Kurz gesagt: Ich mache aus Fotos, Messpunkten, Spuren und Fahrzeugschäden ein skaliertes 3D-Modell, prüfe darin den Kontakt der Fahrzeuge und halte jeden Schritt im Gutachten fest. So lässt sich klären, wo der Anstoß lag, wie sich die Fahrzeuge bewegt haben und welche Aussagen messbar sind.

Wenn Sie nur das Wichtigste wissen wollen, ist der Ablauf fast immer dieser:

  • Ich sichere die Datenbasis: Unfallfotos, Schadensbilder, Spuren, Maße, Skizzen, EDR- oder Dashcam-Daten.
  • Ich erfasse Unfallstelle und Fahrzeuge digital: meist mit Fotogrammetrie, Laserscan oder beiden Verfahren.
  • Ich baue daraus ein 3D-Modell: erst Punktwolke, dann Mesh, dann Maßprüfung.
  • Ich gleiche Schäden und Spuren ab: Höhe, Lage, Eindrücktiefe, Richtung der Verformung.
  • Ich prüfe den Ablauf: Anstoßpunkt, Kollisionswinkel, Bewegungsweg vor und nach dem Aufprall.
  • Ich dokumentiere alles im Gutachten: Messwerte, Annahmen, Screenshots und Grenzen der Aussage.

Worauf es am meisten ankommt? Auf gute Daten. Fehlen Maßstäbe, Referenzpunkte oder Spuren, bleibt oft nur eine Bandbreite möglicher Abläufe. Sind die Daten sauber, liegen die Abweichungen je nach Verfahren teils nur bei rund 0,16 bis 0,20 %; im Gutachten werden oft Genauigkeiten wie ±1 cm am Fahrzeug und ±3 bis 5 cm in der Szene ausgewiesen.

Die Grundidee ist einfach: Nicht Vermutungen zählen zuerst, sondern das, was ich im Modell messen und mit Spuren belegen kann. Genau darum geht es im folgenden Ablauf.

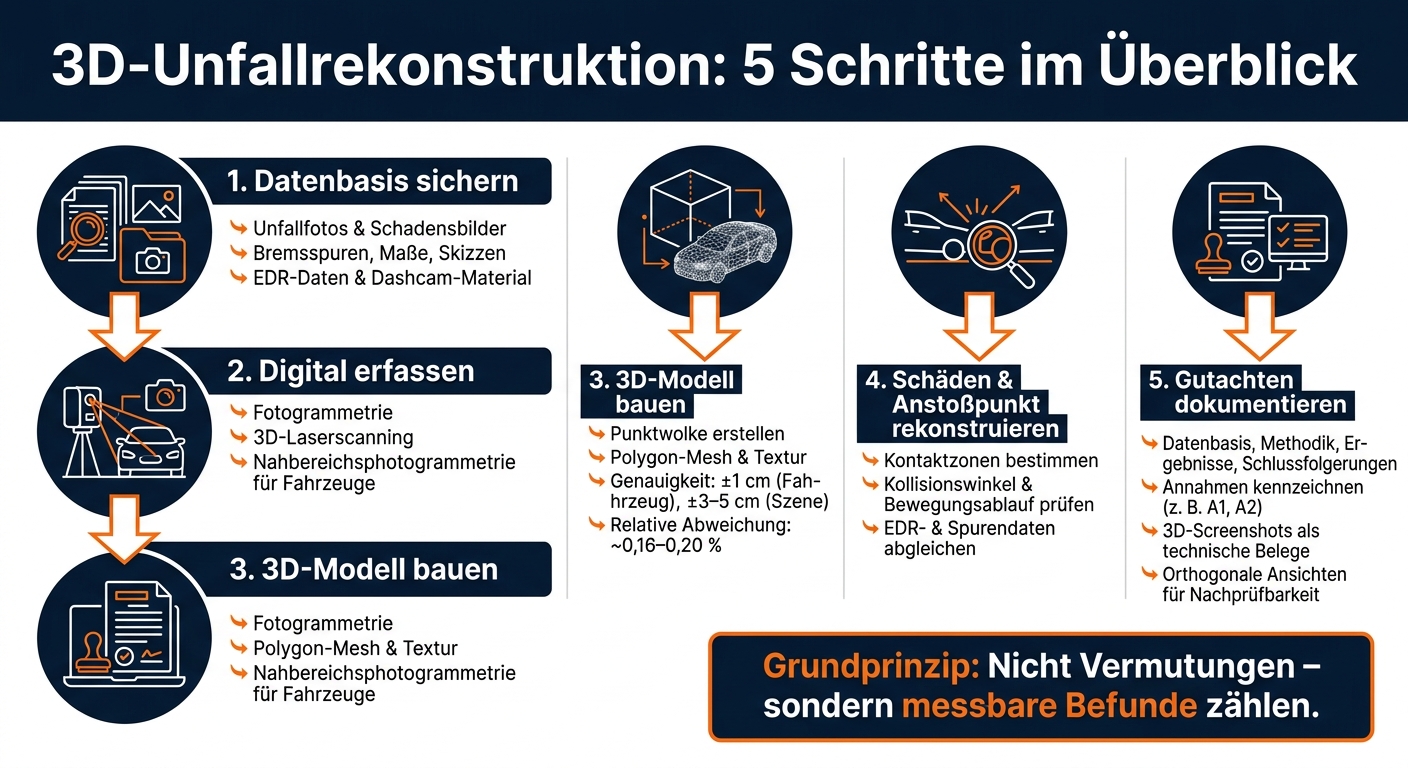

3D-Unfallrekonstruktion: 5 Schritte im Überblick

3D-Unfallrekonstruktion: 5 Schritte im Überblick

1. Die Datenbasis für eine belastbare Rekonstruktion ermitteln

Nach der ersten Sicherung kommt der Teil, auf den später fast alles aufbaut: die saubere Erfassung der Datenbasis. Wenn eine Rekonstruktion tragen soll, müssen die Daten messbar, eindeutig zuordenbar und vollständig sein.

Unfallfotos, Schadensbilder und Vermessungsdaten

Unfallfotos und Schadensbilder liefern die Grundlage für Lage, Schäden und feste Bezugspunkte. Übersichtsaufnahmen zeigen die ganze Unfallstelle aus mehreren Richtungen, am besten mit Fahrbahnrand, Markierungen und festen Objekten wie Bordsteinen oder Kanaldeckeln. Detailfotos halten dann die Spuren fest, auf die es später ankommt: Bremsspuren, Splitterfelder, Flüssigkeitsspuren sowie Schäden an Front, Heck und Seiten der Fahrzeuge.

Fotos helfen aber nur dann bei einer genauen Auswertung, wenn ein verlässlicher Maßstab im Bild zu sehen ist, zum Beispiel ein Messstab oder klar vermessbare Referenzpunkte. Fehlt dieser Maßstab, lassen sich Fotos nur relativ auswerten. Dazu kommen Vermessungsdaten vom Unfallort: die Endlagen der Fahrzeuge zu festen Referenzpunkten, die Länge und Lage von Bremsspuren sowie die Fahrbahnbreiten. Erst diese Maße geben der späteren Punktwolke ihre Skalierung.

Zusätzliche Quellen: EDR-Daten, Dashcam-Material und Zeugenaussagen

Weitere Quellen ergänzen das Bild. EDR-Daten liefern Geschwindigkeit, Bremsung und Lenkwinkel. Dashcams zeigen Fahrweg und Aufprall. Polizeiskizzen und Unfallpläne ergänzen die geometrischen Daten um Fahrtrichtungen, Positionen und andere wichtige Objekte.

Zeugenaussagen und Angaben der Beteiligten sind ebenfalls nützlich, belegen den Ablauf aber nicht allein. Der Sachverständige überführt solche Angaben in prüfbare Szenarien und gleicht sie mit physischen Spuren und Fahrzeugschäden ab. Wenn Aussage und Befund nicht zusammenpassen, zählt das objektiv messbare Ergebnis. Diese Abweichung muss im Gutachten erklärt werden.

Fehlen wichtige Daten, wird es schnell eng. Das ist etwa der Fall, wenn keine Bremsspuren da sind, Fotos ohne Maßstab aufgenommen wurden oder das Fahrzeug kein EDR hat. Dann lässt sich die Rekonstruktion oft nur als Bandbreite plausibler Abläufe darstellen und nicht als eindeutiges Ergebnis.

Sind Fotos, Maße und Zusatzdaten gesichert, startet die digitale Rekonstruktion im 3D-Modell.

2. Unfallstelle und Fahrzeuge digital erfassen

Als Nächstes wird die Unfallstelle digital vermessen und in ein maßstabsgetreues Modell übertragen. Das Ziel ist ein maßstabsgetreues 3D-Abbild, das echte Abstände, Winkel und Deformationsmaße liefern kann.

Fotogrammetrie, Laserscanning und Nahbereichsphotogrammetrie

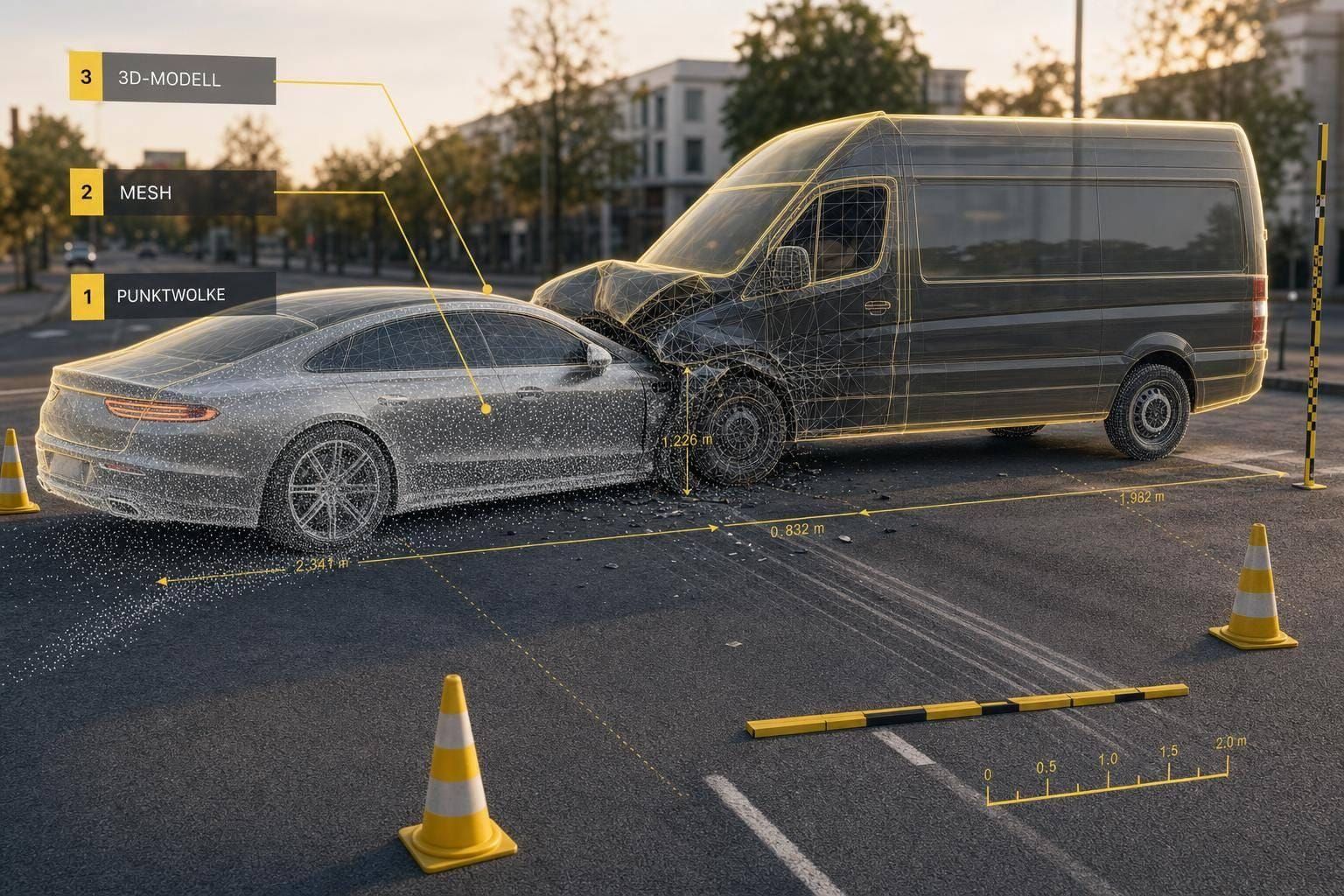

Für die Erfassung der Unfallstelle nutzt der Sachverständige Fotogrammetrie, 3D-Laserscanning oder eine Kombination aus beidem. Bei der Fotogrammetrie werden viele überlappende Fotos aus verschiedenen Blickwinkeln aufgenommen. Die Software berechnet daraus die Kamerapositionen und erstellt eine Punktwolke. Beim Laserscanning erfasst ein Gerät die Szene Punkt für Punkt. Mehrere Scanpositionen werden danach zu einer gemeinsamen Punktwolke zusammengeführt.

In der Praxis ergänzt oft ein Verfahren das andere. Der Laserscan liefert die genaue Geometrie. Die Fotogrammetrie steuert Texturen und Details aus schwer erreichbaren Bereichen bei. Damit das Modell metrisch korrekt bleibt, werden Referenzpunkte mit bekannten Abständen in der Szene platziert und vor Ort physisch vermessen. Sie dienen der Software als Fixpunkte für die Maßübertragung.

Die erzeugte Punktwolke ist dann die Grundlage für den Modellaufbau im nächsten Schritt.

Fahrzeugdeformationen und Kontaktzonen separat aufnehmen

Beschädigte Fahrzeuge werden getrennt vom Unfallort dokumentiert. In diesem separaten Setting lassen sich Dellen, Knicke, Versätze, gebrochene Teile und Anstoßstellen vollständig und ohne Störungen erfassen.

Für diese Detailaufnahmen kommen Nahbereichsphotogrammetrie oder handgehaltene 3D-Scanner zum Einsatz. Die dabei erzeugten Fahrzeugmodelle werden später digital mit dem Szenenmodell zusammengeführt. Der Sachverständige richtet die Fahrzeuge dabei an Referenzmerkmalen aus, zum Beispiel an Radaufstandspunkten oder bekannten Fahrbahnpositionen. Danach prüft er, ob die Berührungsbereiche geometrisch zueinander passen.

Diese getrennte Erfassung macht die spätere Zuordnung von Kontaktzonen und Deformationen deutlich einfacher.

3. Aus Fotos und Messpunkten ein 3D-Modell bauen

Sobald die Punktwolken vorliegen, beginnt der eigentliche Modellaufbau. Der Sachverständige führt die Daten aus Fotogrammetrie und 3D-Scanning für KFZ-Schäden zusammen und erstellt daraus ein maßstabsgetreues 3D-Modell der Unfallstelle.

Bildausrichtung, Punktwolke und Maßstabskorrektur

Zuerst lädt der Sachverständige die Fotos in eine Photogrammetrie-Software. Dort erkennt das System markante Bildpunkte, berechnet die Kamerapositionen und erzeugt daraus zunächst eine grobe Punktwolke.

Danach folgt die dichte Punktwolke per Mehrbildauswertung. Die Software vergleicht übereinstimmende Bildbereiche und berechnet für jede sichtbare Oberfläche Tiefenwerte. So entstehen Millionen von Punkten, die Fahrzeugverformungen, Fahrbahnmarkierungen und Kontaktzonen sehr genau abbilden.

Für die Skalierung nutzt der Sachverständige Passpunkte oder bekannte Referenzdistanzen. Damit gleicht die Software das Modell ab und prüft die Maße gegen die Feldmessung. Die Abweichungen liegen meist im Millimeter- bis Zentimeterbereich. Forensische Studien nennen unter optimalen Bedingungen mittlere relative Abweichungen von rund 0,16 bis 0,20 %.

Mesh, Textur und Modellqualitätsprüfung

Aus der dichten Punktwolke erzeugt die Software ein Polygon-Mesh. Dieses Dreiecksnetz bildet die Oberflächen von Fahrbahn, Fahrzeugen und Umgebung als geschlossene Flächen ab. Im Anschluss projiziert die Software die Originalfotos auf das Mesh. Dadurch entsteht eine Textur, mit der Lackabrieb, Kratzer und Verformungsmuster direkt sichtbar werden.

Bevor die Analyse startet, prüft der Sachverständige das Modell auf Lücken, Ebenheit und Störungen. Die erreichbare Genauigkeit hält er ausdrücklich fest, zum Beispiel mit ±1 cm im Fahrzeugbereich und ±3 bis 5 cm in der Umgebung.

Auf dieser Grundlage lassen sich im nächsten Schritt Schäden, Kontaktzonen und der Anstoßablauf zuordnen.

4. Fahrzeugteile, Spuren und den Anstoßpunkt rekonstruieren

Im fertigen 3D-Modell ordnet der Sachverständige Bauteile, Spuren und den Anstoßpunkt sauber zu.

Schäden Bauteilen zuordnen und Kontaktzonen bestimmen

Dafür teilt er das Fahrzeug zuerst in klar abgegrenzte Zonen ein: Stoßfänger, Kotflügel, Rad, Tür, Schweller und tragende Strukturteile. Für jede dieser Zonen liest er aus dem 3D-Modell die Höhe über dem Boden, die seitliche Position, die Eindrücktiefe und die Richtung der Verformung aus. Diese Werte gleicht er mit Hersteller- oder CAD-Daten ab, damit das betroffene Bauteil eindeutig zugeordnet werden kann.

Aus dieser Zuordnung ergibt sich dann die Kontaktzone. Besonders aufschlussreich sind Transfer-Spuren wie Lackabrieb, Gummistreifen oder strukturelle Abdrücke. Auch Leitplanken- oder Stoßstangenspuren lassen sich im Texturmodell sichtbar machen und messen. Die Verformungsrichtung zeigt dabei, aus welcher Richtung die Kraft auf das Fahrzeug eingewirkt hat.

Danach prüft der Sachverständige, ob die Lage der Spuren diese Einordnung stützt.

Schadensbild Wahrscheinliche Kontaktzone
Eindrückung am Stoßfänger mit Lackübertragung Direkter Erstkontakt auf ähnlicher Stoßfängerhöhe
Seitlicher Anstoß / tiefer Eingriff / Strukturtreffer Mittlere bis innere Fahrzeugzone, seitlich oder schräg

Wichtig ist die Trennung zwischen Erstkontakt und Sekundärschaden. Im 3D-Modell zeigen sich diese Unterschiede oft recht klar, etwa über die Eindrücktiefe, die Deformationsrichtung und vorhandene Schürfspuren.

Kollisionsstellung, Winkel und Bewegungsablauf prüfen

Brems-, Schleif- und Kratzmarken auf der Fahrbahn geben den ersten Hinweis auf Bewegungsrichtung und Aufprallstelle. Danach richtet der Sachverständige die 3D-Modelle beider Fahrzeuge in einem gemeinsamen Koordinatensystem aus. Ziel ist, dass die Schadenbereiche in Höhe, seitlicher Lage und Form zueinander passen. Passt die simulierte Kontaktfläche nicht zum echten Schadensbild, hält die geprüfte Unfallkonstellation nicht stand.

Zusätzlich bezieht der Sachverständige EDR-Daten und Dashcam-Aufnahmen ein, um die Bewegung vor und nach dem Aufprall nachzuvollziehen. Wenn EDR-Daten, Spurenlage und 3D-Modell ohne Widerspruch zusammenpassen, gilt die Rekonstruktion als belastbar und wird ins Gutachten übernommen. Gibt es Abweichungen, schaut sich der Sachverständige andere Szenarien an und dokumentiert die Unterschiede.

Die Ergebnisse werden danach im Gutachten festgehalten.

5. Die Ergebnisse im Gutachten dokumentieren

Nach der Rekonstruktion kommt der Teil, auf den es am Ende oft ankommt: die rechtssichere Dokumentation im Gutachten. Wenn Anstoßpunkt und Bewegungsablauf feststehen, muss das Ergebnis so aufbereitet werden, dass Versicherungen, Anwälte und Gerichte jeden einzelnen Schritt prüfen können.

Bilder, Messwerte, Annahmen und Schlussfolgerungen klar darstellen

Die im 3D-Modell ermittelten Kontaktzonen und Messpunkte werden jetzt sauber im Gutachten festgehalten. Dabei gilt: Modellansichten, Messwerte und Schlussfolgerungen müssen direkt zusammenpassen. Sonst wird aus einer technischen Auswertung schnell ein Rätsel.

Das Gutachten gliedert sich in Datenbasis, Methodik, Ergebnisse und Schlussfolgerungen. Wichtig ist die strikte Trennung zwischen direkt gemessenen Fakten und gedeuteten Aussagen, etwa zu Geschwindigkeitsbereichen oder Aufprallwinkeln.

Jede Annahme bekommt eine klare Kennzeichnung, zum Beispiel A1 oder A2, und eine Quelle. Das können Crashversuchsdaten, Normen oder anerkannte Fachliteratur sein. Jede Annahme, die in eine Berechnung oder Simulation einfließt, wird direkt referenziert. So lässt sich später sauber prüfen, ob andere Werte das Ergebnis verändert hätten.

3D-Screenshots und Renderings aus dem Modell sind im Gutachten technische Belege und keine bloßen Illustrationen. Deshalb werden sie mit Maßstabsbalken, Winkelmarkierungen und einheitlichen Bezeichnungen versehen, etwa „Kontaktzone KZ1“ oder „Messpunkt MP3“. Jede Abbildung muss klar zeigen, was dargestellt wird, woher die Daten stammen und welche Aussage damit verbunden ist.

Orthogonale Ansichten wie Draufsicht oder Seitenansicht helfen dabei besonders. Sie vermeiden Perspektivverzerrungen und machen Abstände direkt nachprüfbar. Das klingt nach einem Detail, ist aber oft der Punkt, an dem ein Gutachten standhält oder angreifbar wird.

Digitale Gutachtenprozesse speichern Fotos, Messdaten und 3D-Projekte fallbezogen, versioniert und mit Zeitstempel. CUBEE Sachverständigen AG setzt auf solche digitalisierten Abläufe, damit jeder Rekonstruktionsschritt nachvollziehbar und zeitlich dokumentiert bleibt.

Fazit: Die wichtigsten Schritte im Überblick

Belastbare Daten, präzise Erfassung, ein sauberes 3D-Modell, technische Auswertung und eine klare Dokumentation machen die Rekonstruktion prüfbar. Genau das ist die Basis dafür, dass sie bei Haftungs- und Schadenfragen rechtlich verwertbar ist.

FAQs

Wie lange dauert eine 3D-Rekonstruktion nach einem Unfall?

Dank moderner digitaler Verfahren geht eine 3D-Rekonstruktion heute oft viel schneller als noch vor einigen Jahren. Das 3D-Scanning von Fahrzeugschäden dauert in der Regel nur wenige Minuten, und die anschließende Auswertung der Daten läuft weitgehend automatisch.

Je nach Fall sind Analysen deshalb oft schon innerhalb weniger Stunden möglich, teils sogar innerhalb von Minuten.

Was passiert, wenn wichtige Fotos oder Messdaten fehlen?

Fehlende Fotos oder Messdaten können die Unfallrekonstruktion stark beeinträchtigen. Der Grund ist einfach: Sie bilden die Basis der gesamten Analyse. Wenn in der Dokumentation Lücken sind, entstehen Unsicherheiten. Das macht technische Bewertungen schwerer, zum Beispiel bei der Einschätzung der Geschwindigkeit.

Bei der CUBEE Sachverständigen AG helfen automatisierte Kreuzvalidierungen dabei, die vorhandenen Unterlagen miteinander abzugleichen. Fehlen dabei wichtige Informationen, kann die Nachvollziehbarkeit des Gutachtens leiden. Das gilt auch für die gerichtliche Verwertbarkeit.

Wie genau ist ein 3D-Modell im Gutachten?

Ein 3D-Modell im Gutachten arbeitet sehr genau und kann Schäden sogar im Millimeterbereich erfassen. Dafür braucht es saubere Eingangsdaten und passende Verfahren wie Photogrammetrie, Strukturlichtscanner oder Laserscanner.

Wichtig ist aber nicht nur die Technik. Das Modell wird laufend durch Plausibilitätsprüfungen und Validierung mit physischen Spuren und echten Unfalldaten abgeglichen. So passt das digitale Bild zur Lage vor Ort – und am Ende steht ein stimmiges, rechtssicheres Ergebnis.
