Ohne saubere Eingabedaten ist jede Crash-Simulation angreifbar. Ich sehe in diesem Beitrag vor allem einen klaren Punkt: Nicht die Computersimulationen bei Unfallanalysen entscheiden, sondern die Datenbasis. Wenn Messwerte fehlen, wird aus einer Berechnung schnell nur eine Schätzung.

Ich kann den ganzen Inhalt auf 7 Datengruppen runterbrechen. Diese Daten braucht ein Gutachten, damit Geschwindigkeit, Winkel, Überdeckung und Schaden halbwegs belastbar berechnet werden können:

  • Kollisionsgeometrie und Anstoßwinkel
    Wo war der Erstkontakt? In welchem Winkel trafen die Fahrzeuge aufeinander?
  • Geschwindigkeiten, Fahrtrichtungen und Fahrmanöver
    Wie schnell waren die Fahrzeuge? Wurde gebremst, gelenkt oder ausgewichen?
  • Schadensbilder und Deformationsmessungen
    Wie tief, breit und hoch ist die Verformung? Daraus lässt sich unter anderem der EES ableiten.
  • Örtlichkeit, Spuren und Fahrbahnzustand
    Dazu zählen Straßenverlauf, Bremsspuren, Sicht, Wetter und der Reibwert µ.
  • Fahrzeugspezifische Daten und Struktureigenschaften
    Masse, Achslasten, Schwerpunkt, Radstand und Steifigkeit der Struktur gehen direkt in das Modell ein.
  • Visuelle Dokumentation und digitale Datensätze
    Fotos, Videos, 3D-Scans und EDR-Daten liefern Maßstab, Zeitbezug und Geometrie.
  • Randbedingungen, Annahmen und Unsicherheitsbereiche
    Was wurde gemessen, was nur angesetzt? Genau diese Trennung bestimmt den Beweiswert.

Schon kleine Abweichungen können viel ändern. Im Text wird etwa genannt, dass die Genauigkeit der rechnerischen Rekonstruktion bei guter Datenlage bei rund ±12 % liegen kann. Bei lückenhafter Doku werden die Spannen schnell größer, etwa bei Geschwindigkeit, Kollisionswinkel oder Reibwert.

Kurz gesagt: Ich würde eine Crash-Simulation nur dann als stark einstufen, wenn Messwerte, Fotos, Spuren, Fahrzeugdaten und Annahmen sauber getrennt und offengelegt sind. Genau darum geht es im Artikel.

Datengruppe Wofür sie gebraucht wird Typische Folge bei Lücken
Kollisionsgeometrie Kontaktpunkt, Überdeckung, Winkel falscher Anstoßablauf
Geschwindigkeit & Manöver Aufpralltempo, Bremsbeginn, Lenkung zu breite Tempospanne
Schaden & Deformation EES, Energieaufnahme, Kontaktzonen verzerrte Geschwindigkeitsableitung
Ort & Fahrbahn Reibwert, Spuren, Straßengeometrie unsichere Brems- und Schleuderrechnung
Fahrzeugdaten Masse, Schwerpunkt, Struktursteifigkeit fehlerhafte Kollisionsrechnung
Fotos & digitale Daten Maßstab, Zeit, Geometrie Messfehler bei Höhe, Tiefe, Winkel
Annahmen & Unsicherheit Bandbreiten und Szenarien angreifbare Schlussfolgerung

Unten im Artikel wird dann gezeigt, wie diese sieben Punkte in der Gutachtenpraxis erfasst, geprüft und in eine Simulation überführt werden.

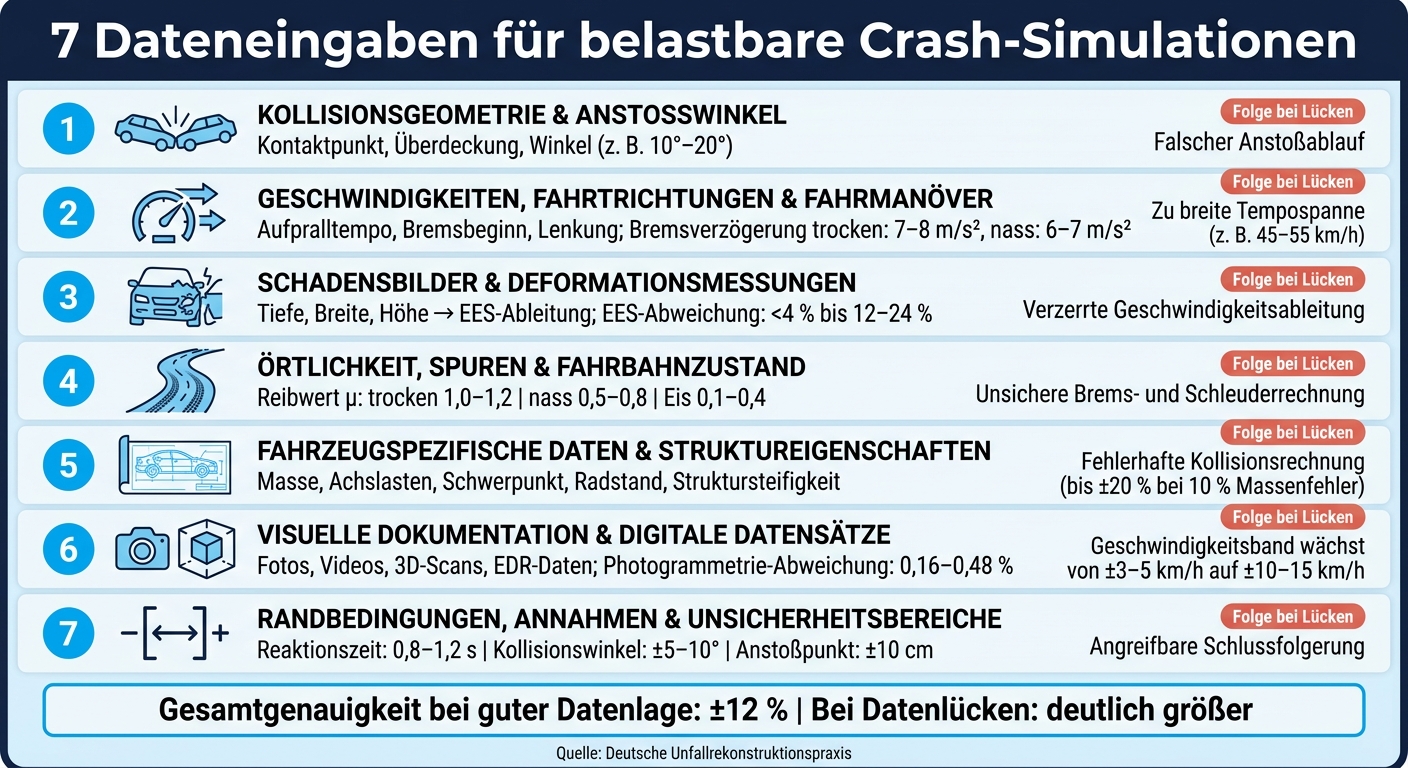

7 Dateneingaben für belastbare Crash-Simulationen im Gutachten

7 Dateneingaben für belastbare Crash-Simulationen im Gutachten

Warum die Eingabequalität das Ergebnis entscheidet – noch bevor die Simulation startet

Nicht die Software gibt den Ausschlag, sondern die Qualität der Eingaben. Die Software rechnet am Ende nur mit den Werten, die sie bekommt. Wenn Eingaben fehlen oder falsch sind, sieht das Ergebnis auf den ersten Blick oft sauber aus – ist es aber nicht.

Schon kleine Änderungen bei der Anstoßgeschwindigkeit können das Resultat klar verschieben. In der Fachliteratur wird die Genauigkeit der rechnerischen Unfallrekonstruktion bei guter Datenlage mit etwa ±12 % angegeben. Das gilt allerdings nur dann, wenn Deformationen, Spuren und Endlagen sauber aufgenommen wurden.

Kurz gesagt: Messwerte tragen die Rekonstruktion. Annahmen brauchen einen klaren Rahmen. Gemessene Werte wie Deformationstiefen in Millimetern, Bremsspurlängen oder Fahrzeugendlagen mit Koordinatenbezug haben deutlich mehr Gewicht als angenommene Reibbeiwerte oder Geschwindigkeiten vor dem Aufprall, wenn kein Fahrdatenspeicher vorliegt. Solche Annahmen müssen im Gutachten klar als Hypothesen mit Wertebereichen benannt werden, etwa Anfahrgeschwindigkeit 40–50 km/h. Fehlt diese Offenheit, hat die Gegenseite leichtes Spiel und kann die Rekonstruktion angreifen.

Diese Trennung zwischen Messwert und Annahme gilt nicht nur für Geschwindigkeiten, sondern genauso für Spuren, Endlagen und Deformationen. In der deutschen Gutachtenpraxis hängt der Beweiswert direkt an der Qualität der Erstdokumentation. Zeitstempel, GPS-Koordinaten und fälschungssichere Speicherung sorgen für eine belastbare Beweiskette und senken spätere Streitpunkte spürbar. Digitale Workflows führen Messwerte, Fotos und Metadaten ohne Lücken zusammen.

Damit startet eine belastbare Rekonstruktion bei der Kollisionsgeometrie.

1. Kollisionsgeometrie und Anstoßwinkel

Am Anfang steht die Frage, wo genau der Erstkontakt stattfand. Auf Basis der allgemeinen Datenlage wird dieser Punkt räumlich festgelegt. Die Kollisionsgeometrie beschreibt dabei die Stellung der Fahrzeuge beim ersten Kontakt: also Kontaktpunkt, Überdeckung und Bewegungsrichtung. Der Anstoßwinkel ist der Winkel zwischen der Fahrtrichtung und der Kontaktfläche oder der Bewegungsrichtung des anderen Fahrzeugs. Er wird in Grad angegeben.

Schon kleine Abweichungen machen hier viel aus. Ein fast frontaler Anstoß wirkt anders als ein leicht versetzter Kontakt. Dadurch ändern sich Lastverteilung, Deformationsmuster, Intrusionstiefe, der Auslösezeitpunkt der Airbags und am Ende auch die Reparaturkosten. In der KFZ-Schadensbewertung fließt die Fahrtrichtung als Richtungswert direkt in das Modell ein.

Für die Einordnung werden meist mehrere Quellen zusammengezogen:

  • Unfallbericht, Skizze und Fotos
  • Endstellungen der Fahrzeuge
  • Reparaturunterlagen
  • EDR-/CDR-Daten
  • ergänzend auch Dashcam-Aufnahmen

Aus Lage, Tiefe und Form der Deformationen lässt sich der Anstoßwinkel ableiten. Sind die Spuren nicht klar genug, bleibt statt eines festen Werts nur ein Bereich.

Fehlen Spuren ganz oder sind sie überdeckt, muss der Anstoßwinkel als Spanne angegeben werden, zum Beispiel 10° bis 20° bei einem leicht versetzten Frontalanstoß. Im Gutachten wird dann klar benannt, welche Belege diesen Bereich stützen und welche Punkte offen sind. Auch Überdeckung, Anstoßhöhe und Kontaktbereich müssen in Zentimetern mit Referenzpunkt erfasst werden. Genau diese Werte gehen direkt als Eingangsgrößen in das Simulationsmodell ein.

2. Geschwindigkeiten, Fahrtrichtungen und Fahrmanöver vor dem Aufprall

Sobald Kollisionsgeometrie und Anstoßwinkel feststehen, richtet sich der Blick auf die Bewegungsgrößen vor dem Aufprall: Wie schnell waren die Fahrzeuge unterwegs? In welche Richtung fuhren sie? Und was passierte in den letzten Sekunden vor der Kollision?

Diese Punkte greifen direkt ineinander. Bremst ein Fahrer kurz vorher, weicht aus oder zieht auf eine andere Spur, ändert das nicht nur die Aufprallgeschwindigkeit. Auch Winkel und Überdeckung verschieben sich.

Die Rekonstruktion läuft dabei vom Schadensbild zurück zu den Ausgangswerten. Das klappt aber nicht mit Bauchgefühl, sondern nur mit belastbaren Messdaten aus Spuren, Fahrzeugdaten und der Dokumentation. In der deutschen Gutachtenpraxis sind das meist:

  • polizeiliche Unfallskizzen mit Spurprotokollen
  • Messungen von Brems- und Schleuderspuren
  • Tachographendaten bei Nutzfahrzeugen

Dazu kommen EDR- und Tachographendaten. Sie zeigen unter anderem Geschwindigkeit, Lenkwinkel und Bremsimpulse vor dem Aufprall.

Aus diesen Quellen werden dann die Werte für die Simulation abgeleitet. Im Kern geht es um Anfangsgeschwindigkeit, Fahrtrichtung, Bremsbeginn, Lenkeinsatz und Verzögerung. Auf trockener Fahrbahn liegt die typische Bremsverzögerung eines Pkw bei 7–8 m/s², auf nasser Fahrbahn bei 6–7 m/s². Diese Werte fließen direkt in die Rückrechnung von Bremsweg und Geschwindigkeit ein.

Das Timing macht oft den Unterschied. Fehlen Spuren, bleibt am Ende nur eine Bandbreite statt eines exakten Werts. Schon ein Bremsbeginn, der um 0,5 bis 1,0 Sekunden anders angesetzt wird, kann die Aufprallgeschwindigkeit um mehrere km/h verschieben. Wenn Datenlücken dazukommen, entstehen statt fester Werte nur Spannen wie 45–55 km/h oder 10–20°.

3. Schadensbilder und Deformationsmessungen

Der dritte Baustein der Crashsimulation ist das Schadensbild. Es zeigt, wo ein Fahrzeug belastet wurde und wie stark. Für die Rekonstruktion bleiben am Ende vor allem drei Punkte übrig: Tiefe, Lage und Ausmaß der Verformung.

Die Schadensanalyse beschreibt also Lage, Richtung und Art der Beschädigung - etwa Knautschzonen, Schürfspuren und Intrusionen. Die Deformationsmessung ergänzt dazu die harten Werte: Tiefe, Breite, Höhe und Kontaktpunkte. Aus diesen Daten lässt sich der EES (Energy Equivalent Speed) ableiten.

Die Daten kommen meist aus mehreren Quellen. Dazu zählen:

  • Fahrzeuginspektion
  • Fotos
  • Messprotokolle
  • Richtbankvermessung
  • digitale 3D-Erfassung

Vor allem 3D-Laserscanning und Structure-from-Motion liefern dichte Oberflächendaten und machen die Messung genauer.

Hier zeigt sich schnell, wie heikel der Schritt ist: Wenn die Deformationsmessung fehlerhaft ist, wird auch der EES verzerrt. Und damit verschiebt sich am Ende die abgeleitete Kollisionsgeschwindigkeit. EES-Modelle auf Unfalldatenbasis kommen teils auf Abweichungen von unter 4 %. Andere liegen je nach Kollisionsart bei 12 bis 24 % - besonders bei Heck- und Small-Overlap-Kollisionen. Erst der Abgleich mit Spuren am Unfallort macht aus diesen Zahlen einen Simulationswert, auf den man sich stützen kann.

Schwierig wird es bei Vorschäden, verdeckten Strukturschäden, teils reparierten Fahrzeugen oder schlechten Aufnahmen. In solchen Fällen nennt der Sachverständige oft keinen Einzelwert, sondern eine Bandbreite - zum Beispiel ±5 bis 8 km/h für den EES - und hält sauber fest, welche Eingaben gemessen und welche nur geschätzt wurden. Für sich allein sagt so ein Wert noch nicht genug. Erst zusammen mit Spuren, Endlagen und Fahrzeugdaten bekommt er Gewicht.

4. Unfalldaten zur Örtlichkeit, Spuren und Fahrbahnzustand

Nach dem Schadensbild liefert die Unfallstelle die äußeren Randbedingungen für die Simulation. Gemeint sind zum Beispiel die Straßengeometrie mit Kurvenradius, Fahrstreifenbreiten sowie Längs- und Querneigung. Dazu kommen der Zustand der Fahrbahn, Sicht- und Wetterverhältnisse sowie der Verlauf von Spuren auf der Fahrbahn. Erst diese Daten stecken den Rahmen des Unfalls sauber ab.

Ein Punkt sticht dabei besonders heraus: der Reibwert µ. Er beschreibt, wie stark die Fahrbahn „greift“, und hat direkten Einfluss auf plausible Brems- und Schleuderdaten. Die Spannweite ist groß. Auf trockenem Asphalt liegt µ<sub>max</sub> bei etwa 1,0–1,2, auf nasser Fahrbahn bei 0,5–0,8, auf Eis teils nur bei 0,1–0,4. Genau deshalb stützen sich Gutachter entweder auf eigene Reibwertmessungen oder auf DWD-Wetterdaten und kommunale Winterdienstprotokolle, um die Fahrbahnbedingungen zum Unfallzeitpunkt zu belegen.

Bremsspuren und Schleuderspuren zeigen den Bewegungsablauf vor dem Aufprall. Ihre Länge, Richtung und Lage helfen dabei, den Kollisionsbereich einzugrenzen und getroffene Annahmen zur Fahrbahn zu prüfen. Man kann es fast so sehen: Die Spuren erzählen, was kurz vor der Kollision passiert ist.

Zu den wichtigsten Datenquellen in der deutschen Gutachtenpraxis zählen:

  • die Unfallskizze
  • die Ortsbegehung
  • die Vermessung mit Totalstation oder 3D-Laserscanner
  • amtliche Geodaten wie ALKIS

Die digitale Spurensicherung macht die spätere Einbindung in Simulationsprogramme wie PC-Crash deutlich leichter.

Wird die Vermessung erst verspätet durchgeführt, leidet die Spurqualität, und die Unsicherheit nimmt zu. Dann arbeitet der Sachverständige mit Bandbreiten und hält im Gutachten klar fest, welche Werte gemessen wurden und welche auf Annahmen beruhen.

Damit sind die Ortsdaten erfasst. Als Nächstes braucht die Simulation die fahrzeugspezifischen Strukturwerte.

5. Fahrzeugspezifische Daten und Struktureigenschaften

Nach Ort, Spuren und Schadensbild braucht die Simulation jetzt die genaue Fahrzeugbasis. Entscheidend ist zuerst die exakte Fahrzeugvariante: Motorisierung, Ausstattungslinie, Baujahr und Karosserieform. Genau diese Punkte wirken sich auf Masse, Schwerpunktlage und Struktursteifigkeit aus.

Zu den wichtigsten numerischen Eingabegrößen zählen Betriebsmasse, Achslastverteilung, Radstand, Spurbreite, Überhänge, Schwerpunkthöhe sowie die Steifigkeitskennwerte der Crash-Struktur. Aus diesen Kraft-Weg-Kennlinien ergibt sich die Struktursteifigkeit, die direkt in die Kollisionsrechnung einfließt.

In der deutschen Gutachtenpraxis stammen diese Daten oft aus mehreren Quellen. Dazu gehören:

  • Zulassungsbescheinigung I und II
  • VIN-Abfragen in Fahrzeugdatensystemen
  • Herstellerunterlagen
  • Crashtestdatenbanken wie Euro-NCAP, AGU Crash DB oder die ADAC-EES-Plattform

Hier steckt ein Punkt, der leicht übersehen wird: Stimmen die Massen der Referenzfahrzeuge in solchen Datenbanken nicht gut mit denen des Unfallfahrzeugs überein, kann die berechnete Relativgeschwindigkeit trotz ähnlicher Schäden deutlich falsch liegen.

Oft wird auch die Rolle von Vorschäden und früheren Reparaturen unterschätzt. Wurden zum Beispiel Längsträger schon einmal gerichtet oder ersetzt, entspricht die Struktursteifigkeit nicht mehr dem Serienzustand. Dazu kommen weitere Unsicherheiten, etwa unbekannte Zuladung, nachgerüstete Bauteile, Korrosion und Änderungen in der Produktion innerhalb derselben Modellreihe.

Diese Angaben dürfen nicht nur „irgendwo“ stehen. Sie müssen sich sauber in Fotos, Messprotokollen und Metadaten wiederfinden.

6. Visuelle Dokumentation und digitale Datensätze

Ohne eine saubere Bild- und Datenbasis fehlt jeder Simulation der räumliche und zeitliche Bezug. Fotos, Videos und Fahrzeugdaten bringen Spuren, Maße und Endlagen zusammen. Dabei hat jede Quelle ihre klare Rolle: Sie liefert entweder Maßstab, Zeitbezug oder Geometrie.

In der deutschen Gutachtenpraxis stammen visuelle und digitale Daten meist aus mehreren Quellen. Dazu gehören Polizeifotos, Fotoserien von Gutachtern, Dashcam-Aufnahmen, Überwachungsvideos, 3D-Scans und Fotogrammetrie. Letztere dient hier als Dokumentations- und Importquelle für Rekonstruktionssoftware. EDR-Daten werden vor allem als Anker für Zeit und Geschwindigkeit genutzt. Bild-, Video- und Fahrzeugdaten werden also nicht bloß gesammelt. Aus ihnen werden Maßstab, Winkel und Zeitpunkt abgeleitet.

Sind Bild und Referenz sauber dokumentiert, lassen sich daraus konkrete Maße gewinnen. Dazu zählen etwa:

  • Deformationstiefe in Zentimetern
  • Anstoßhöhe
  • Überdeckungsgrad in Prozent
  • Kontaktwinkel

Die Bedingung ist simpel, aber streng: Im Bild muss ein erkennbares Referenzobjekt vorhanden sein, also etwa ein Maßstab oder eine Messkarte. Fehlt dieser Bezug, schleichen sich Messfehler ein. Und die schlagen direkt auf die berechnete Geschwindigkeit durch. Dashcam-Videos können zusätzlich helfen, Zeitabstände und Annäherungsgeschwindigkeiten per Einzelbildanalyse zu bestimmen. Das klappt aber nur, wenn Kalibrierung und Perspektive dokumentiert sind.

Typische Fehlerquellen sind unvollständige Fotoreihen, bei denen Detailaufnahmen verdeckter Strukturbereiche fehlen. Auch fehlende Zeitreferenzen in Videos sind ein Problem. Dazu kommt starke Videokompression, durch die Kontaktspuren kaum noch zu erkennen sind. Ebenfalls heikel: Linsenverzerrungen bei Smartphone-Weitwinkelkameras. Sie können Abstände und Winkel verfälschen. Laut deutschen Richtlinien zur Verkehrsunfallaufnahme sollen Lichtbilder von Fahrzeugstand, Sachschaden, Spuren und Straßenzustand so gesichert werden, dass sie für die Rekonstruktion auswertbar sind.

Jede dieser Lücken macht das Unsicherheitsintervall der Simulation größer. Aus einem engen Geschwindigkeitsband von ±3–5 km/h kann so schnell ein breites Band von ±10–15 km/h werden. Das ist kein kleiner Unterschied, sondern kann die ganze Einordnung des Unfallablaufs verschieben.

Deshalb werden alle Unterlagen fallbezogen mit Datum, Uhrzeit, Ort und Versionsstand archiviert. So bleiben die noch offenen Unsicherheiten wenigstens begrenzt. Die Bild- und Fahrzeugdaten sind damit gesichert; als Nächstes geht es darum, die verbleibenden Annahmen und Unsicherheiten weiter einzugrenzen.

7. Randbedingungen, Annahmen und Unsicherheitsbereiche

Nach den Messwerten aus Fotos, Spuren und Fahrzeugdaten kommt der Teil, den ein Gutachten nicht direkt messen, sondern nur sauber herleiten kann: die Randbedingungen.

Randbedingungen legen fest, was in der Berechnung als gegeben gilt. Sie schließen die Lücke zwischen den erhobenen Daten und den später berechneten Ergebnissen. In der Praxis lassen sie sich meist in drei Bereiche aufteilen:

  • Streckenführung: Kurvenradius, Fahrstreifenbreite, Gefälle und Endlagen der Fahrzeuge
  • Verkehrsregelung: zulässige Höchstgeschwindigkeit, Signalphasen und Vorfahrtsregeln
  • Umgebungsbedingungen: Licht- und Sichtverhältnisse sowie die Lage von Leitplanken oder anderen Hindernissen

Diese Vorgaben stammen meist aus Polizeiskizzen, Vermessungsprotokollen und hochauflösenden Unfallfotos.

Davon klar zu trennen sind Annahmen. Gemeint sind Eingaben, die sich nicht direkt messen lassen. Dazu zählen oft Reaktionszeit, Reibwert oder der Zeitpunkt der Bremseinleitung, wenn keine Steuergerätedaten vorliegen. Fehlt ein Messwert, muss eine Annahme einspringen. Genau dann wird die Ergebnisspanne größer. Deshalb sollte jede Annahme im Gutachten mit Quelle, Begründung und Wertebereich dokumentiert werden.

Der Einfluss auf das Endergebnis ist direkt. Darum werden Ergebnisse in deutschen Gutachten immer öfter als Spannweiten angegeben, also zum Beispiel als Kollisionsgeschwindigkeit von 47–54 km/h statt als einzelner Zahlenwert.

Die Tabelle zeigt typische Unsicherheitsintervalle für zentrale Eingangsgrößen in der deutschen Unfallrekonstruktion:

Eingangsgröße Typischer Wertebereich Unsicherheitsquelle
Reibwert µ (nasse Fahrbahn) 0,35–0,45 Fahrbahnzustand, Reifenzustand
Reibwert µ (trockene Fahrbahn) 0,70–0,90 Fahrbahnbelag, Temperatur
Bremsverzögerung Pkw, trocken 7–8 m/s² Bremssystem, Beladung
Bremsverzögerung Pkw, nass 6–7 m/s² Fahrbahnzustand, ABS
Fahrerreaktionszeit (wach) 0,8–1,2 s Aufmerksamkeit, Situation
Kollisionswinkel ±5–10° Spurqualität, Fotogrammetrie
Überdeckungsgrad (frontal) ±8 % Spurauswertung, Fotos
Anstoßpunkt (seitlich/frontal) ±10 cm Vermessungsgenauigkeit

Wenn Messdaten fehlen, wird der Korridor breiter. Fehlende Steuergerätedaten, unbekannte Beladung oder eine nicht durchgeführte Reibwertmessung am Unfallort sind typische Schwachstellen. Neue Datenquellen können solche Lücken zum Teil schließen und den Parameterraum deutlich verkleinern.

Am Ende muss das Gutachten offen benennen, was über alle Szenarien hinweg stabil bleibt und an welcher Stelle das Ergebnis stark von einer einzelnen unsicheren Annahme abhängt.

Genau an dieser Linie zwischen Messwert und Annahme zeigt sich, wie belastbar die spätere Simulation ist.

Dokumentationsqualität versus Simulationsbelastbarkeit: ein Vergleich

Je sauberer diese sieben Eingaben dokumentiert sind, desto enger wird der Simulationskorridor. In der Praxis ist genau das der Knackpunkt: Gute Dokumentation liefert Messwerte, schlechte Dokumentation zwingt zu Schätzwerten.

Schon kleine Abweichungen können die Rechnung spürbar verschieben. Ein Fehler von 10 % beim Trägheitsmoment oder 100 mm beim Schwerpunkt kann die rekonstruierten Aufprallgeschwindigkeiten um knapp 20 % verändern. Deshalb sind Maßwerte wie Deformationstiefe, Deformationsbreite, Höhe über der Fahrbahn sowie Kontakt- und Transfermarken nicht bloß „nice to have“. Sie sind die Basis dafür, dass sich ein Schaden überhaupt in Modellparameter übersetzen lässt. Vage Angaben wie „Frontschaden mittel“ helfen dafür praktisch nicht weiter.

Ob Kollisionswinkel, Deformation oder Fahrzeugdaten belastbar sind, hängt am Ende an der Dichte der Dokumentation. Der Unterschied zeigt sich nicht nur auf technischer Ebene, sondern ganz direkt bei der Zahl der Eingaben, die man mit gutem Gewissen verwenden kann.

Dokumentationsart Eingaben Fehlerbereich Aussagekraft
Grobe Fotos ohne Maßstab nur visuell Hoch Gering
Foto-Set mit Maßstab Maße näherungsweise Mittel bis hoch Mäßig
Manuelle Deformationsmessung Tiefe, Breite, Höhe, Kontaktzonen Mittel Gut
3D-Scan oder Lasererfassung detaillierte Geometrie Gering bis mittel Sehr gut

Besonders deutlich wird das bei digitalen Erfassungsmethoden. Forensische Laserscanner erfassen bis zu rund eine Million Punkte pro Sekunde und erzeugen in wenigen Minuten dichte 3D-Punktwolken komplexer Unfallorte. Das ist kein kleiner Unterschied, sondern oft der Moment, an dem aus einer groben Annäherung eine belastbare Rekonstruktion wird.

Auch photogrammetrische Auswertungen können sehr nah an Handmessungen liegen, wenn die Aufnahmetechnik sauber festgelegt ist. Hier wurden relative Abweichungen von 0,16–0,48 % gegenüber Handmessungen erreicht. Läuft die Aufnahme dagegen unsauber, steigen die Fehler merklich an.

Je früher ordentlich gemessen wird, desto weniger Annahmen muss die Simulation später schlucken. Damit ist die Dokumentationsqualität eingeordnet; im nächsten Schritt geht es um die Anwendung dieser Daten in der Gutachtenpraxis.

Die 7 Dateneingaben in der deutschen Gutachtenpraxis anwenden

In der Praxis startet ein simulationsfähiges Gutachten mit einer sauberen Erfassung aller sieben Datengruppen. Wichtig ist vor allem eins: Jede Eingabe muss sofort messbar, klar zuordenbar und später in der Simulation nutzbar dokumentiert werden.

Dafür hilft eine digitale Checkliste mit festen Feldern je Datengruppe. Verformungsmaße werden an klar festgelegten Punkten erfasst, jeweils mit Bezug zur unverformten Referenzkante. Danach werden sie auf einer Fahrzeugskizze eingetragen und mit der passenden Aufnahme verknüpft. Auch bei Fotos gilt ein fester Standard: Übersichten, Detailaufnahmen und Bilder mit Maßstab. Spuren werden sowohl aus Bodennähe als auch aus der Vogelperspektive aufgenommen. Dazu kommen Endpunkte mit Referenz sowie ein fester Bezugspunkt, etwa ein Bordstein oder eine Fahrbahnmarkierung. So liegen die Bilddaten geordnet vor. Im nächsten Schritt müssen dann die orts- und spurbezogenen Quellen sauber übernommen werden.

Polizeiskizzen und Protokolle sind dabei meist der Ausgangspunkt. Diese Unterlagen werden mit eigenen Messungen abgeglichen. Der Sachverständige prüft, ob alles vollständig ist, überträgt Entfernungsangaben in das eigene Koordinatensystem und hält fest, welche Angaben übernommen, korrigiert oder durch eigene Messungen ergänzt werden. Witterungs- und Straßenangaben gehen als Parameterbereiche in die Randbedingungen ein, also nicht als einzelner Reibwert, sondern zum Beispiel als µ = 0,55–0,75 für feuchten Asphalt. Geschwindigkeiten werden ebenfalls als Bandbreite dokumentiert und mit EDR-Daten oder Spuren auf Plausibilität geprüft.

Damit die sieben Eingaben auch vollständig erfasst werden, braucht der Ablauf eine standardisierte Struktur. Digitale Fahrzeuginspektionstools – wie sie etwa CUBEE Sachverständigen AG (cubee.expert) einsetzt – führen Schritt für Schritt durch die Erfassung und sorgen dafür, dass eine Begutachtung erst mit vollständigen Angaben abgeschlossen wird. So bleibt die Datenerfassung lückenlos, und die spätere Simulation steht auf einer solideren Grundlage.

Fazit

Nach den sieben Eingaben ist der Punkt klar: Eine belastbare Crash-Simulation steht und fällt mit sauber und vollständig dokumentierten Eingangsdaten.

Je genauer die Messdaten sind, desto kleiner wird der Unsicherheitsbereich. Und desto schärfer fällt die Aussage zur Vermeidbarkeit aus. Das kann die Frage der Vermeidbarkeit und auch der Haftung direkt beeinflussen. Dies ist besonders relevant, wenn ein KFZ-Sachverständiger vor Gericht seine Ergebnisse erläutern muss.

Faire Gutachten tragen mehr Gewicht, wenn sie ihre Annahmen und Spannweiten offen benennen. Transparente Angaben zu Unsicherheiten sind kein Zeichen von Schwäche. Sie zeigen vielmehr methodische Sorgfalt.

Am Ende entscheidet also nicht die Software über den Beweiswert, sondern die Qualität der Daten.

FAQs

Welche Daten sind für eine Crash-Simulation am wichtigsten?

Für eine präzise Crash-Simulation zählen vor allem objektive, messbare Daten. Dazu gehören:

  • Geschwindigkeit, Beschleunigung sowie Brems- und Lenkvorgänge
  • die Geometrie der Unfallstelle und die Positionen der Fahrzeuge
  • Schadensmuster, Deformationsbilder und technische Fahrzeugdaten
  • zusätzliche Sensordaten, etwa aus Assistenzsystemen, Kameras oder GPS

Die Software wertet diese Daten physikalisch aus. So lässt sich der Unfallablauf nah an den tatsächlichen Gegebenheiten nachbilden. Das betrifft vor allem die Aufprallgeschwindigkeit und die Fahrzeugbahnen.

Wie genau ist eine Crash-Simulation im Gutachten?

Die Genauigkeit einer Crash-Simulation im Gutachten ist sehr hoch, weil sie subjektive Einschätzungen durch objektive, physikalisch fundierte Analysen ersetzt.

Mit moderner Software lassen sich Kollisionsgeschwindigkeiten, Fahrzeugbewegungen und Aufprallwinkel präzise berechnen. Wenn die Simulation sauber mit echten Daten abgeglichen wird – etwa aus EDR, Unfallortdokumentationen oder Crashtests – sind bei Mehrkörpermodellen Abweichungen von unter 10 % zur physikalischen Realität möglich.

Was passiert, wenn Messwerte oder Fotos fehlen?

Fehlen bei der Crash-Simulation oder bei der Erstellung eines Gutachtens wichtige Messwerte oder Fotos, wird die objektive Prüfung der Ergebnisse deutlich schwieriger.

Ohne präzise Daten entstehen schnell Unsicherheiten bei der Bewertung von Kollisionsparametern und Fahrzeugschäden. Das ist ein echtes Problem: Relevante Abweichungen können übersehen werden, und die Plausibilität der Ergebnisse lässt sich nur noch schwer sauber nachweisen.
