Kurz gesagt: Ich nutze Laser bei der Achsvermessung, um Spur, Sturz und Nachlauf als Soll-Ist-Abweichung zu prüfen. Das System zeigt mir, ob das Fahrwerk noch in der Toleranz liegt oder ob ein Stoß, Verschleiß oder ein Teiletausch die Geometrie verändert hat.

Ich achte dabei vor allem auf vier Punkte:

  • Was gemessen wird: Spur, Sturz und Nachlauf
  • Wie vorbereitet wird: ebener Boden, richtiger Reifendruck, freibewegliche Räder, Fahrzeug spannungsfrei
  • Wie gemessen wird: Messköpfe an den Rädern, Referenzstrahlen, Software mit Farbmarkierung
  • Was die Werte bedeuten: Abweichungen können auf falsche Einstellung, Spiel in Teilen oder Schäden nach Aufprall und Unfall hinweisen

Ein Detail ist dabei oft unterschätzt: Schon 30 bis 40 mm Höhenabweichung an der Karosserie können den Spurwert um etwa 10 Winkelminuten verschieben. Kleine Fehler beim Aufbau wirken sich also direkt auf das Ergebnis aus.

Wenn ich die Messung sauber vorbereite, die Hinterachse zuerst prüfe und nach jeder Korrektur neu messe, bekomme ich ein klar prüfbares Bild vom Zustand des Fahrwerks.

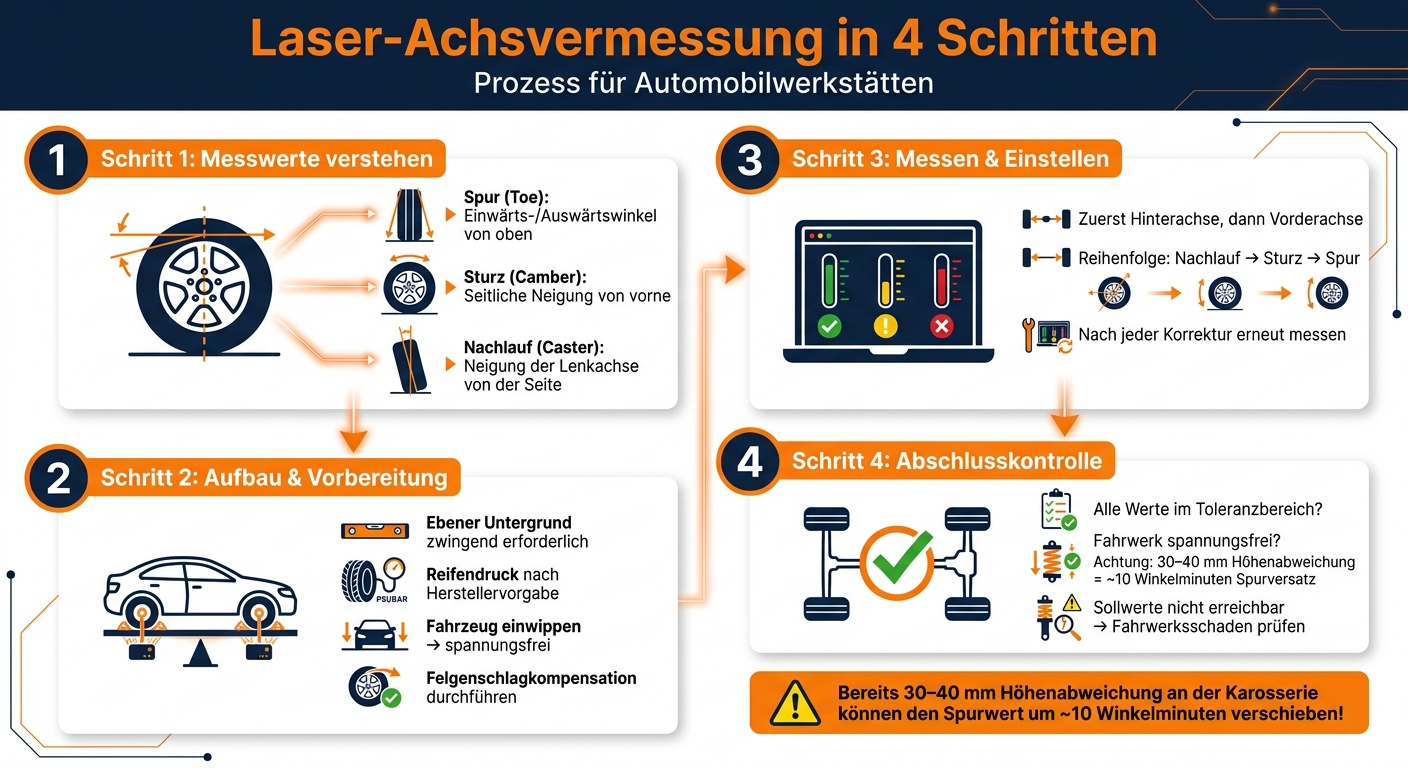

Laser-Achsvermessung: 4 Schritte für präzise Messergebnisse

Laser-Achsvermessung: 4 Schritte für präzise Messergebnisse

Schritt 1: Die Messwerte verstehen, die das Lasersystem erfasst

Bevor du ein Laserwerkzeug ansetzt, solltest du die drei Grundwerte der Fahrwerksgeometrie kennen. Mit Spur, Sturz und Nachlauf lassen sich Laserwerte viel schneller und sicherer lesen.

Diese drei Werte sind die Basis jeder Laser-Achsvermessung.

Spur, Sturz und Nachlauf einfach erklärt

Spur zeigt, ob die Räder einer Achse parallel stehen oder leicht nach innen oder außen weisen – von oben gesehen. Zeigen die Vorderkanten der Reifen zueinander, ist das Vorspur (Toe-in). Zeigen sie voneinander weg, spricht man von Nachspur (Toe-out). Schon kleine Abweichungen ändern das Lenkverhalten und das Verschleißbild der Reifen. Selbst geringe Spurfehler lassen Reifen deutlich schneller verschleißen.

Sturz ist der Winkel, in dem das Rad zur Senkrechten steht – sichtbar von vorn. Neigt sich die Oberkante des Rades zur Fahrzeugmitte, ist der Sturz negativ. Neigt sie sich nach außen, ist er positiv. Zu viel Sturz in eine Richtung führt oft dazu, dass eine Reifenkante einseitig abläuft.

Nachlauf beschreibt den Winkel der Lenkachse – von der Seite betrachtet. Positiver Nachlauf heißt: Die Lenkachse ist nach hinten geneigt, ähnlich wie bei einer Fahrradgabel. Genau das hilft dabei, dass das Lenkrad nach einer Kurve wieder in die Mitte läuft und das Fahrzeug bei höherem Tempo ruhig geradeaus fährt.

Spur, Sturz und Nachlauf wirken direkt auf Geradeauslauf, Kurvenverhalten und Reifenverschleiß.

Vergleichstabelle: Spur, Sturz und Nachlauf auf einen Blick

Wert Definition Messprinzip Hauptauswirkung
Spur (Toe) Einwärts-/Auswärtswinkel der Räder (von oben) Laserstrahl-Versatz auf einer horizontalen Skala Geradeauslauf und gleichmäßiger Reifenverschleiß
Sturz (Camber) Seitliche Neigung des Rades (von vorne) Elektronischer Neigungswinkelmesser am Laserkopf Kurvengriffigkeit und einseitiger Kantenverschleiß
Nachlauf (Caster) Neigung der Lenkachse (von der Seite) Berechnet aus der Sturzänderung bei einem definierten Lenkeinschlag – genau so macht das Messsystem den Wert aus den Daten ableitbar Lenkungsrückstellung und Hochgeschwindigkeitsstabilität

Spur und Sturz misst das System direkt. Nachlauf wird aus Lenkeinschlag und Sturzänderung berechnet.

Wenn diese Messwerte sitzen, geht es als Nächstes an die saubere Vorbereitung von Fahrzeug und Lasergerät.

Schritt 2: Fahrzeug und Lasergerät richtig aufstellen

Sind Spur, Sturz und Nachlauf bekannt, geht es im nächsten Schritt um den sauberen Aufbau von Fahrzeug und Messsystem. Genau hier entscheidet sich oft, ob die Werte später stimmen oder ob man einer kleinen Ungenauigkeit hinterherjagt. Schon kleine Fehler beim Aufbau können das Ergebnis verfälschen.

Messköpfe, Halterungen und ein ebener Untergrund

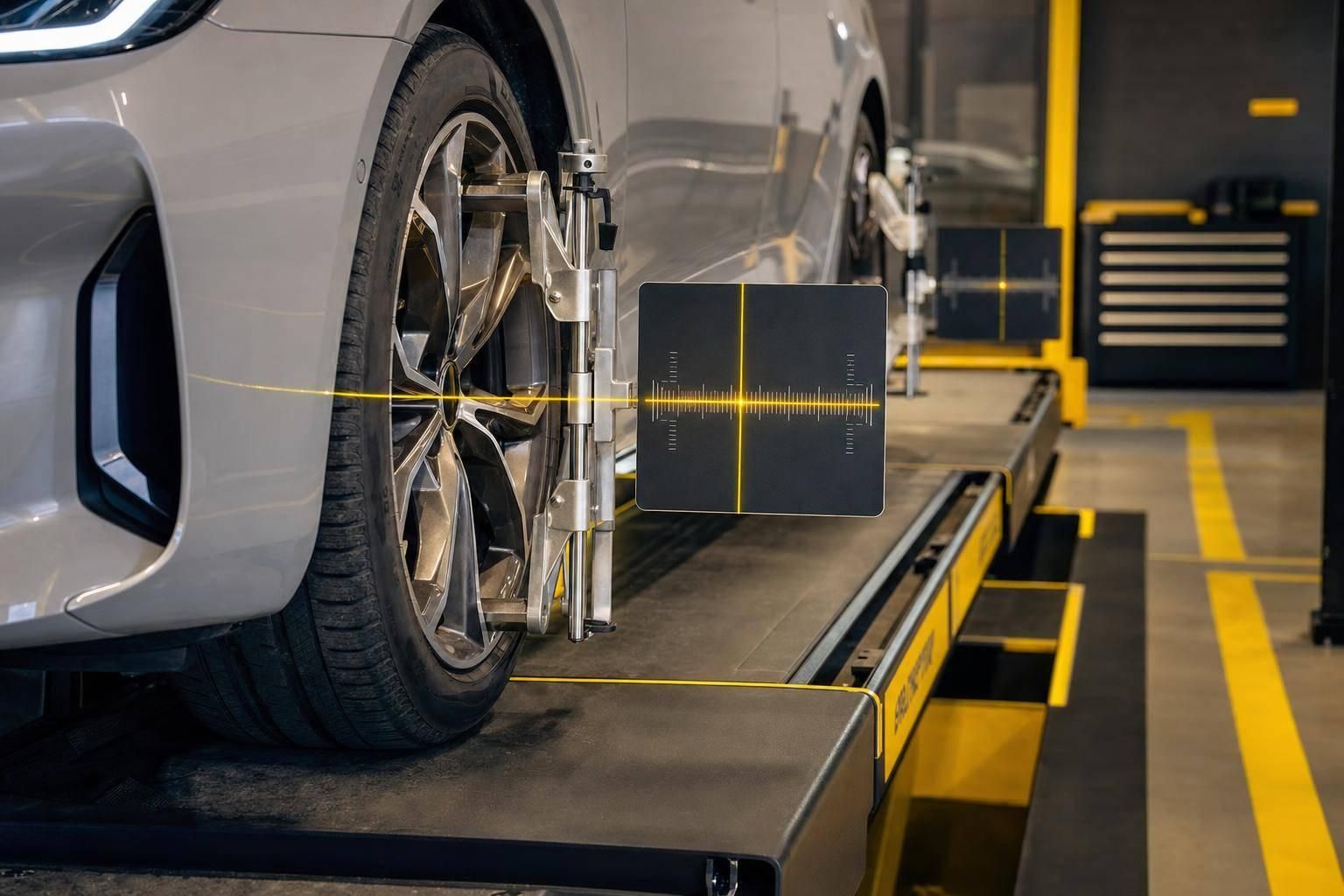

Das System arbeitet mit Messköpfen oder Targets, die an den Rädern befestigt und von Sensoren erfasst werden. Die Radklemmen fixieren die Messköpfe sicher am Felgenrand.

Vor der Vorderachse stehen Drehteller, an der Hinterachse Schiebeplatten. Diese beweglichen Unterlagen sorgen dafür, dass sich die Räder bei Lenk- und Einstellbewegungen frei bewegen können. Das ist wichtig, denn ein verspanntes Fahrwerk liefert keine sauberen Werte.

Genauso wichtig ist der Untergrund. Er muss eben sein. Schon kleine Höhenunterschiede können die Messung verfälschen, besonders bei Mehrlenkerachsen.

Fahrzeug vor der Messung vorbereiten

Vor dem Start muss der Reifendruck an allen vier Rädern dem Herstellervorgabewert entsprechen. Selbst kleine Abweichungen ändern den Rollradius und wirken sich damit auf das Messergebnis aus.

Auch der Beladungszustand zählt. Das Fahrzeug sollte im normalen Betriebszustand stehen. Manche Hersteller machen dazu klare Vorgaben, zum Beispiel einen vollen Tank oder bestimmte Zusatzgewichte auf den Sitzen.

Nach dem Positionieren werden die Arretierungen gelöst und das Fahrzeug kurz eingewippt. So kann sich das Fahrwerk setzen und steht spannungsfrei. Danach folgt die Felgenschlagkompensation: Entweder werden die Räder gedreht oder das Fahrzeug wird kurz bewegt. Auf diese Weise rechnet die Software Montageabweichungen und Unebenheiten der Felge heraus.

Damit das Fahrzeug bei der Messung nicht wegrollt, kommt ein Bremspedalhalter zum Einsatz. Ein Lenkradhalter hält die Lenkung in Mittelstellung.

Erst wenn Fahrzeug und Messgerät sauber, eben und ohne Verspannung aufgebaut sind, lassen sich die Werte sauber ablesen und später korrekt einstellen.

Schritt 3: Messwerte ablesen und Einstellung korrigieren

Jetzt geht’s vom sauberen Aufbau zum eigentlichen Messwert. Die Software setzt den Strahlversatz direkt in Soll-Ist-Abweichungen um. Je nach System erscheint der Wert in Grad oder Millimetern. Wichtig ist vor allem eins: Die Messköpfe müssen freie Sicht zueinander haben. Ist das nicht der Fall, entstehen Fehlwerte.

Wie der Strahlversatz einen Messwert ergibt

Aus dem Versatz zur Referenzlinie berechnet das System den Winkelwert. Die Anzeige ist meist leicht zu lesen: Grün bedeutet innerhalb der Toleranz, Gelb liegt am Rand, Rot außerhalb. Daraus ergibt sich dann direkt, welche Korrektur nötig ist.

Den Nachlauf misst das System nicht direkt, sondern über festgelegte Lenkeinschläge, meist um 20° nach links und rechts.

Erst Hinterachse, dann Vorderachse – in der richtigen Reihenfolge

Die Hinterachse kommt zuerst dran, weil sie die Bezugsebene für die Vorderachse vorgibt. Danach folgt die Vorderachse in fester Reihenfolge:

  • zuerst Nachlauf
  • dann Sturz
  • zuletzt Spur

Nach jeder Korrektur wird erneut gemessen, bis alle Werte im Soll liegen.

Die Spur wird in vielen Fällen direkt über die Spurstangen eingestellt. Wenn Werte trotz Korrektur außerhalb des Solls bleiben, schaut man sich die Fahrwerksteile genauer an. Lassen sich die Sollwerte gar nicht erreichen, ist das meist ein Zeichen für verschlissene oder defekte Teile am Fahrwerk.

Schritt 4: Warum Laserwerkzeuge präzise Messergebnisse liefern

Nach dem Einstellen zählt nicht nur der angezeigte Wert, sondern vor allem, ob man sich darauf verlassen kann. Genau hier spielen Laser ihre Stärke aus: Selbst sehr kleine Winkelabweichungen am Rad werden auf der Skala sichtbar. Spurfehler lassen sich dadurch direkt messen statt nur grob abschätzen.

Worauf es dabei ankommt? Auf stabile und klar festgelegte Bezugspunkte am Rad. Nur dann bleibt der Messbezug wiederholbar. Deshalb hängt die Messgenauigkeit nicht nur vom Gerät ab, sondern genauso vom Zustand des Fahrwerks.

Was die Genauigkeit im Werkstattalltag beeinflusst

Im Werkstattalltag entscheidet nicht allein das Werkzeug über saubere Messwerte. Schon kleine Störungen können das Ergebnis verfälschen. Typische Fehlerquellen sind falscher Reifendruck, ein unebener Unterstellboden, ein unruhiger Stand des Fahrzeugs oder lockere Halterungen.

Einflussfaktor Auswirkung auf die Messgenauigkeit
Reifendruck Verfälscht den Rollradius
Bodenebenheit Täuscht Winkel vor
Kalibrierung Verschiebt den Nullpunkt

Auch Spiel in Spurstangen oder Buchsen ist ein Problem. Dann entstehen keine stabilen, wiederholbaren Werte. Genau deshalb sollten diese Bauteile vor der Messung geprüft werden.

Wie Messwerte bei Schadens- und Zustandsbewertungen helfen

Diese Messwerte sind nicht nur für die Einstellung selbst nützlich. Sie helfen auch dabei, Unfall- und Verschleißschäden besser einzuordnen. Achsvermessungswerte liefern technische Hinweise auf verdeckte Schäden am Fahrwerk, etwa nach einem Unfall oder einem harten Bordsteinaufprall.

Wenn sich die Sollwerte trotz korrekter Einstellung nicht erreichen lassen, ist das oft mehr als nur eine kleine Abweichung. Es kann auf Schäden an Achs- oder Fahrwerksteilen hindeuten.

Fazit: Vom Laserstrahl zum verifizierten Achsvermessungsergebnis

An den Rädern sitzen Messköpfe, die Strahlen auf Skalen projizieren. Aus diesem Versatz wird die Spur berechnet. Sturz und Nachlauf werden je nach System zusätzlich über Neigungswinkelmesser und eine Einschlagroutine erfasst.

Die Messlogik ist klar: messen, vergleichen, einstellen, nachkontrollieren. Die Abschlussmessung zeigt, ob alle Werte im Toleranzbereich liegen und ob das Fahrwerk spannungsfrei ist.

Für verlässliche Ergebnisse reicht der Laser allein aber nicht aus. Der Aufbau muss ebenfalls stimmen. Schon eine Höhenabweichung von 30 bis 40 mm an der Fahrzeugkarosserie kann den Spurwert um rund 10 Winkelminuten verschieben.

Genau diese Präzision macht die Messwerte auch für die Diagnose so nützlich. Lassen sich Sollwerte trotz korrekter Einstellung nicht erreichen, spricht das oft für Schäden an Fahrwerkskomponenten. So wird aus einem Laserstrahl ein belastbares Messergebnis.

FAQs

Wann ist eine Laser-Achsvermessung sinnvoll?

Eine Achsvermessung ist sinnvoll, wenn es Anzeichen für Probleme am Fahrwerk gibt. Dazu zählen zum Beispiel ungleichmäßiger Reifenverschleiß, polternde Geräusche, ein schwammiges Lenkverhalten, schlechter Geradeauslauf oder ein schief stehendes Lenkrad.

Sie ist außerdem nötig nach Reparaturen an Fahrwerkskomponenten, nach einer Tieferlegung, nach kleineren Unfällen oder nach der Nachrüstung von Fahrerassistenzsystemen.

Wie erkenne ich fehlerhafte Messwerte?

Fehlerhafte Messwerte erkennen Sie oft an widersprüchlichen Werten. Dahinter stecken meist ganz einfache Dinge: verschmutzte oder verkantete Targets, ein fehlender Felgenschlagkompensationslauf (ROC) oder eine Fahrwerksposition, die nicht entspannt ist.

Ebenso wichtig ist das Drumherum. Die Messinstrumente müssen fest sitzen, Dreh- oder Schiebeplatten müssen entriegelt sein, der Reifendruck sollte auf allen Rädern gleich sein, und das Fahrzeug sollte sich in einem üblichen Beladungszustand befinden. Genau so lassen sich typische Messfehler schneller erkennen und besser einordnen.

Was bedeuten Abweichungen trotz Einstellung?

Abweichungen trotz Einstellung deuten meist darauf hin, dass die Fahrwerksgeometrie nicht korrekt erfasst wurde oder ein mechanischer Fehler vorliegt.

Typische Ursachen sind eine nicht kalibrierte Messanlage, falscher Reifendruck, eine falsche Beladung oder eine fehlende Felgenschlagkompensation. Bleiben die Abweichungen trotz Einstellung nach Vorschrift bestehen, steckt oft Verschleiß in Fahrwerksbauteilen dahinter, zum Beispiel an Gummilagern, Gelenken oder Lenkern.
