Automatisierte Laser-Messsysteme haben die Fahrzeugbewertung revolutioniert. Sie bieten präzise, digitale Messungen, die Schäden erkennen, die mit bloßem Auge oft verborgen bleiben. Die Systeme sind schnell, effizient und liefern rechtssichere Berichte – ideal für Unfallanalysen, Oldtimer-Bewertungen, Tuning-Kontrollen und mehr.

Hauptanwendungen:

  • Unfallschäden analysieren: Verdeckte Schäden an Karosserie und Rahmen erkennen.
  • Lackschichtmessung: Dokumentation von Nachlackierungen und Oberflächendefekten.
  • Rahmenprüfung: Sicherstellung der strukturellen Integrität nach Unfällen.
  • Tuning-Bewertung: Prüfung von Umbauten auf Geometrie und Sensor-Kalibrierung.
  • Materialermüdung: Verschleiß und Mikrorisse an sicherheitsrelevanten Bauteilen erfassen.
  • Oldtimer-Bewertungen: Kontaktlose Messungen für detailgetreue Gutachten.
  • Gutachten-Erstellung: Präzise Daten für Versicherungen und Schadensregulierungen.

Vorteile:

  • Schnelle Messung (<10 Minuten)
  • Hohe Genauigkeit (bis ±0,5 mm)
  • Digitale Protokolle für Versicherungen und Gerichte

Die Systeme wie Celette Eagle 3D oder reflectCONTROL sind unverzichtbar für moderne Fahrzeugbewertungen und sorgen für präzise, manipulationssichere Ergebnisse.

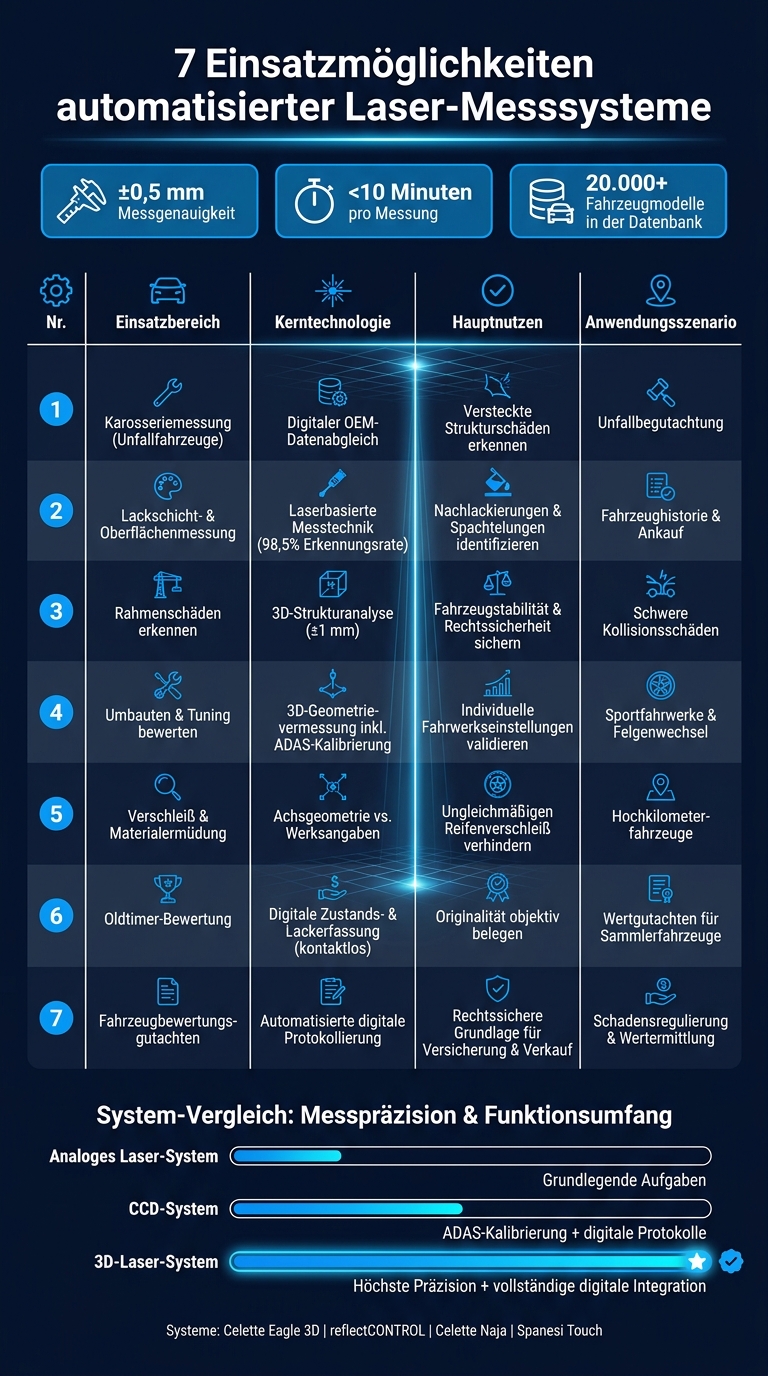

7 Einsatzmöglichkeiten automatisierter Laser-Messsysteme im Überblick

7 Einsatzmöglichkeiten automatisierter Laser-Messsysteme im Überblick

1. Präzise Karosseriemessung bei Unfallfahrzeugen

Manchmal wirkt ein Fahrzeug nach einem Unfall äußerlich unbeschädigt, doch können versteckte strukturelle Schäden vorhanden sein. Ein Heckaufprall zum Beispiel kann Kräfte freisetzen, die sogar Bauteile wie die B-Säule verformen, ohne dass dies sofort sichtbar wird. Genau für solche Fälle wurde die automatisierte Laser-Karosseriemessung entwickelt.

Mit einem Hochleistungslaser erfasst das System Millionen von Messpunkten und erstellt daraus eine digitale Punktwolke der Fahrzeugstruktur. Diese Ist-Daten werden anschließend automatisch mit den Original-Herstellerdaten (OEM-Daten) abgeglichen – und das für mehr als 20.000 Fahrzeugmodelle. Selbst Abweichungen im Bereich von Zehntel-Millimetern können dabei präzise erfasst werden.

„Während manuelle Messungen Toleranzen von mehreren Millimetern aufweisen, arbeitet die 3D-Messung im Zehntel-Millimeterbereich. Diese Genauigkeit ist entscheidend, wenn es darum geht, ob ein Rahmenteil verzogen oder eine tragende Struktur verformt ist." – Marco Schuster, IHK-zertifizierter Kfz-Sachverständiger

Systeme wie das Celette Eagle 3D liefern Ergebnisse mit einer Genauigkeit von ±0,5 mm – und das ganz ohne Fahrzeugnivellierung oder manuelle Referenzpunkte. Eine vollständige Karosseriemessung dauert weniger als 10 Minuten und erfordert keine Demontage von Anbauteilen.

Die Messberichte werden digital erstellt und können per WLAN oder Bluetooth als rechtssichere Dokumentation an Versicherungen oder Gerichte übermittelt werden. Das bietet vor allem bei komplexen Schadensfällen oder strittigen Unfallhergängen einen klaren Vorteil gegenüber einer rein visuellen Begutachtung.

Diese präzisen Messdaten sind die Grundlage für weiterführende Analysen und eine fundierte Schadensbewertung.

2. Lackschichtmessung und Oberflächenzustand

Nach der genauen Karosseriemessung liefert die Lackschichtmessung zusätzliche Details, indem sie Veränderungen an der Oberfläche eines Fahrzeugs dokumentiert. Während die Karosseriemessung strukturelle Modifikationen aufzeigt, konzentriert sich die Lackschichtmessung auf die äußere Schicht. Sie erkennt Nachlackierungen, aufgetragene Füller oder unsachgemäß reparierte Unfallschäden.

Mit Systemen wie reflectCONTROL werden robotergeführte Sensoren eingesetzt, die die gesamte Fahrzeugaußenfläche automatisch scannen. Das beeindruckende Ergebnis: eine Erkennungsrate von über 98,5 %, unabhängig von Lichtverhältnissen, Tageszeit oder der Erfahrung des Prüfers. Typische Oberflächendefekte wie Einschlüsse, Krater, Staubpartikel oder Substratfehler werden zuverlässig erfasst – sogar bei einem Abstand von unter 1 mm zur Bauteilkante.

Ein besonderes Highlight ist die integrierte 3D-Rekonstruktion, die Defekte in Höhe, Tiefe und Volumen präzise vermisst. Diese exakten Daten ermöglichen eine objektive und gerichtsfeste Beschreibung von Schäden. Ergänzend dazu analysiert die Appearance-Messung die Oberflächenstruktur, indem sie zwischen Kurzwellen (unter 1,2 mm) und Langwellen (1,2 bis 12 mm) unterscheidet. So wird beispielsweise der „Orangenhaut“-Effekt einer Nachlackierung sichtbar. Diese detaillierte Erfassung bildet die Grundlage für eine nahtlose digitale Weiterverarbeitung in modernen Gutachtensystemen.

Die gewonnenen Messdaten werden in standardisierten XML-Formaten exportiert, was ihre direkte Integration in digitale Gutachtensysteme ermöglicht. Dadurch entfällt die manuelle Dateneingabe, und das Risiko von Erfassungsfehlern wird reduziert. Für Sachverständige bedeutet dies eine manipulationssichere und lückenlose Dokumentation des Lackzustands – eine wichtige Basis, um die merkantile Wertminderung eines Fahrzeugs nachvollziehbar zu berechnen.

Messtyp Anwendung Nutzen
Lackschichtmessung Oberflächenanalyse Erkennt Vorschäden und Nachlackierungen
3D-Rekonstruktion Defektmessung Vermisst Höhe, Tiefe und Volumen
Appearance-Messung Qualitätskontrolle Bewertet Oberflächentextur (KW/LW)
XML-Datenexport Digitale Dokumentation Direkte Integration in Gutachtensoftware

3. Erkennung von Strukturschäden am Fahrzeugrahmen

Die Lackschichtmessung untersucht die äußere Oberfläche, während die Rahmenmessung sicherstellt, dass die tragende Fahrzeugstruktur den Vorgaben des Herstellers entspricht. Selbst kleinere Unfälle, wie ein Parkrempler, können bei modernen Fahrzeugen unsichtbare Verformungen verursachen. Diese Überprüfung bildet die Grundlage für eine präzise Analyse der Fahrzeuggeometrie.

Moderne 3D-Lasersysteme – wie Celette Naja oder Spanesi Touch – messen simultan die X-, Y- und Z-Koordinaten und vergleichen diese in Echtzeit mit CAD-Daten von über 20.000 Fahrzeugmodellen. Die Messgenauigkeit beträgt ±1 mm, wobei sicherheitsrelevante Bauteile engere Toleranzen erfordern: Längsträger ±3 mm, Motorlager ±2 mm, Achsaufnahmen ±1,5 mm. Überschreiten die Werte diese Grenzen, ist eine Reparatur durch Richten oft nicht mehr zulässig – ein Austausch des Bauteils wird notwendig.

Diese Genauigkeit ist besonders wichtig bei kritischen Werkstoffen. Ultrahochfeste Stähle (UHSS), wie sie in A-Säulen oder Dachrahmen moderner Fahrzeuge eingesetzt werden, sind ein gutes Beispiel. Stähle wie 22MnB5 haben Zugfestigkeiten von bis zu 1.500 MPa, verlieren jedoch bei Verformung dauerhaft ihre Strukturfestigkeit. Ein Gutachter, der solche Schäden nur als „verbogenes Metall“ einstuft, unterschätzt die tatsächliche Tragweite erheblich.

„Ein Unfallgutachter, der einen Strukturschaden an der A-Säule feststellt, dokumentiert nicht nur ‚verbogenes Metall‘ – er dokumentiert ‚irreversiblen Festigkeitsverlust in einem sicherheitskritischen Element mit ASIL-D-Relevanz für das Crashverhalten.‘“ – Nils Dietrich, Geschäftsführer, KFZ Dietrich

Dank digitaler Integration dauert die Diagnose weniger als 10 Minuten. Die erfassten Daten werden gespeichert und als Protokolle bereitgestellt – ein entscheidender Vorteil für Versicherungen und Wertgutachten. Strukturschäden können den Restwert eines Fahrzeugs um 20 % bis 40 % im Vergleich zu unfallfrei dokumentierten Fahrzeugen mindern. Deshalb ist eine lückenlose und objektive Dokumentation für alle Beteiligten unerlässlich.

4. Bewertung von Fahrzeugmodifikationen und Tuning-Arbeiten

Wenn man ein Fahrzeug tieferlegt, ein Sportfahrwerk einbaut oder Karosserieteile austauscht, wird die ursprüngliche Fahrzeuggeometrie verändert – oft stärker, als es auf den ersten Blick erscheint. Mithilfe von Laser-Messsystemen kann der aktuelle Zustand des modifizierten Fahrzeugs mit den Soll-Daten des Herstellers verglichen werden. Selbst kleinste, unsichtbare Abweichungen werden so sichtbar gemacht. Diese detaillierten Daten sind die Grundlage für weitergehende Analysen im Bereich Tuning.

Für Sportfahrwerke und spezialisierte Fahrwerksanpassungen sind 3D-Achsmessgeräte besonders geeignet. Diese Geräte ermöglichen dynamische Messungen wie das sogenannte „Rolling Wheel Hub Mapping“ und liefern dadurch noch präzisere Ergebnisse. Ein weiterer Vorteil moderner 3D-Systeme ist, dass sie berührungslos arbeiten. Dadurch wird verhindert, dass teure Nachbaufelgen durch angeklebte Sensoren beschädigt werden. Neben der genauen Vermessung der Fahrzeuggeometrie bieten diese Systeme auch digitale Protokolle, die den Umbau dokumentieren.

Tuning-Maßnahmen betreffen oft auch Fahrerassistenzsysteme (ADAS). Eine Tieferlegung kann beispielsweise den Winkel von Kameras und Radarsensoren beeinflussen. CCD- und 3D-Messsysteme prüfen, ob diese Sensoren nach dem Umbau korrekt kalibriert sind. Die dabei erstellten digitalen Messprotokolle sind nicht nur wichtig für die technische Dokumentation, sondern auch für die Bewertung des Wiederbeschaffungswerts und einer möglichen Wertminderung eines getunten Fahrzeugs. Fehlt ein solches Protokoll, kann das im Schadensfall gegenüber Versicherungen und Behörden zu Nachteilen führen.

Messsystem Eignung für Tuning Präzision Digitale Dokumentation
Laser-Achsmessgerät Basisanwendungen Hoch (analog) Nein
CCD-Achsmessgerät Gut, inkl. ADAS-Kalibrierung Sehr hoch Ja
3D-Achsmessgerät Ideal für Sportfahrwerke Höchste (dynamisch) Ja, vollständig integriert

5. Verschleiß und Materialermüdung analysieren

Materialermüdung bei Bauteilen wie Achsen oder Stoßdämpfern bleibt oft unbemerkt, da sie schleichend auftritt. Automatisierte Laser-Messsysteme können jedoch selbst kleinste Abweichungen vom Soll-Zustand erkennen. So werden Verformungen und Strukturverluste sichtbar, die mit bloßem Auge nicht zu erkennen sind. Ein typisches Beispiel ist ungleichmäßiger Reifenverschleiß, der oft auf eine fehlerhafte Achsgeometrie hinweist.

Mit Laser-Messsystemen lassen sich Radaufhängung und Fahrwerksgeometrie äußerst genau prüfen. Sie erfassen präzise, digitale Werte und ermöglichen es, auch schwer zugängliche Bereiche wie Pralldämpfer oder Sensorhalterungen hinter Stoßfängern zu untersuchen. Hier können nach einem Unfall Mikrorisse und Strukturveränderungen auftreten, die sonst unentdeckt bleiben. Moderne 3D-Systeme arbeiten dabei berührungslos und nutzen Technologien wie das „Rolling Wheel Hub Mapping“.

Ein digital erstelltes Messprotokoll dokumentiert den Zustand des Fahrzeugs lückenlos und liefert wissenschaftlich fundierte Nachweise. Diese Methode ist weit zuverlässiger als herkömmliche Fotos oder handschriftliche Notizen. Sie ermöglicht eine präzise Einschätzung der technischen Wertminderung und unterstützt fundierte Schadensanalysen.

Bauteil Erkennbarer Schaden durch Laser Warum kritisch
Fahrzeugrahmen Minimaler Verzug, Strukturverlust Beeinträchtigt die Crashsicherheit
Achsen Geometrieabweichungen Führt zu ungleichmäßigem Reifenverschleiß
Pralldämpfer Versteckte Risse Reduziert die Energieabsorption bei Folgeunfällen
Felgen/Radnaben Felgenschlag Zeigt Materialstress vor einem möglichen Versagen an
Sensorhalterungen Strukturelle Verschiebungen Kann die Funktion von ADAS (Radar/Kamera) beeinträchtigen

6. Digitalisierte Oldtimer-Bewertungen mit hoher Präzision

Oldtimer erfordern besondere Aufmerksamkeit. Schon ein kleiner Kratzer oder eine unerkannte Abweichung in der Karosserie kann den Fahrzeugwert erheblich beeinflussen. Hier kommen automatisierte Laser-Messsysteme ins Spiel. Diese erfassen den Zustand eines Fahrzeugs kontaktlos, sodass empfindliche Lackflächen und Bauteile unversehrt bleiben. Diese Methode dient als Grundlage für detaillierte digitale Analysen.

3D-Messsysteme schützen durch ihre kontaktlose Arbeitsweise die ursprünglichen Oberflächen des Fahrzeugs. Dank der Felgenschlagkompensation können selbst bei leicht verformten Felgen präzise Achs- und Radgeometriemessungen durchgeführt werden.

Digitale Systeme ermöglichen den direkten Vergleich der aktuellen Messwerte mit den ursprünglichen Herstellerdaten. Dadurch werden selbst kleinste Abweichungen am Fahrzeugrahmen oder bei tragenden Strukturen sichtbar. Kombiniert mit elektronischen Lackschichtmessungen lassen sich frühere Reparaturen oder nicht originale Lackierungen zuverlässig nachweisen.

Das Resultat ist ein umfassendes digitales Messprotokoll, das automatisch gespeichert, gedruckt und in den Bewertungsbericht integriert werden kann. Im Gegensatz zu analogen Systemen, die oft nur eine 2-Rad-Messung zulassen, bieten CCD- und 3D-Systeme eine vollständige digitale Dokumentation. Bei der CUBEE Sachverständigen AG fließen diese präzisen Daten direkt in die Oldtimer-Bewertungen ein. So entstehen Gutachten, die auch bei Versicherungs- und Rechtsstreitigkeiten Bestand haben.

Messsystem Dokumentation Fahrzeugsicherheit Eignung für Oldtimer
Analoges Laser-System Nur manuell, keine Speicherung Geringes Risiko Gering
CCD/8-Sensor-System Digitale Protokolle verfügbar Mittel (Elektronik am Fahrzeug) Hoch
3D-Laser-System Vollständig digitale Integration Am geringsten (kein Kontakt) Am höchsten

7. Unterstützung bei der Erstellung von Fahrzeugbewertungsgutachten

Die Laser-Messtechnik bietet nicht nur praktische Vorteile wie bei der Karosseriemessung, sondern liefert auch entscheidende Daten für die Erstellung von KFZ-Gutachten. Die Qualität dieser Daten spielt eine zentrale Rolle für den Wert eines Gutachtens. Mit modernen Laser-Messsystemen werden präzise und zuverlässige Daten generiert, die direkt in den Bewertungsprozess integriert werden können.

Dank der genauen Messwerte wird eine fehlerfreie und detaillierte Bewertung möglich. Wie bereits bei anderen Anwendungen gezeigt, sind präzise Daten essenziell für eine differenzierte Analyse. Diese Genauigkeit ist besonders wichtig bei der Berechnung von Wertminderungen oder des Wiederbeschaffungswerts. Fehlerhafte Bewertungen hingegen können zu erheblichen finanziellen Nachteilen führen, insbesondere bei der Schadensregulierung. Durch digitale Messprotokolle werden alle erfassten Daten automatisch in den Gutachtenprozess eingebunden – ganz ohne manuelle Eingaben.

„Ohne moderne Messtechnik fehlt die technische Präzision, die heute für komplexe Fahrzeugstrukturen absolut notwendig ist." – Rinor's KFZ-Gutachten

Die folgende Tabelle zeigt, wie verschiedene Messmethoden gezielt im Gutachtenprozess eingesetzt werden können:

Messart Anwendung im Gutachten Mehrwert für den Bericht
Karosseriemessung Strukturelle Integritätsprüfung Erkennt auch versteckte Rahmenschäden und Sicherheitsrisiken
Lackschichtmessung Oberflächenanalyse Liefert Hinweise auf frühere Reparaturen oder Umlackierungen
Elektronische Diagnose Sensor- und Systemprüfung Dokumentiert Funktionsfehler in Assistenzsystemen
Achsvermessung Geometrieprüfung Zeigt, ob Unfallkräfte das Fahrwerk beeinflusst haben

Bei der CUBEE Sachverständigen AG werden diese Messdaten nahtlos in den digitalisierten Gutachtenprozess integriert. Das Ergebnis sind technisch fundierte und klar dokumentierte Berichte, die sowohl bei Versicherungen als auch in Streitfällen eine verlässliche Entscheidungsgrundlage bieten.

Vergleichstabelle

Hier ist eine kompakte Übersicht der sieben Einsatzmöglichkeiten automatisierter Laser-Messsysteme, zusammen mit ihren wichtigsten Eigenschaften und Vorteilen.

Einsatzmöglichkeit Kerntechnologie Hauptvorteil Bester Einsatzfall
1. Karosseriemessung (Unfallfahrzeuge) Digitaler Abgleich mit Herstellerdaten Erkennt versteckte Strukturschäden Unfallbegutachtung
2. Lackschicht- & Oberflächenmessung Laserbasierte Messtechnik Identifiziert Spachtelungen und Umlackierungen Fahrzeughistorie & Ankauf
3. Rahmenschäden erkennen 3D-/Laser-Strukturanalyse Sichert Fahrzeugstabilität und Rechtssicherheit Schwere Kollisionsschäden
4. Umbauten & Tuning bewerten 3D-Geometrievermessung Validiert individuelle Fahrwerkseinstellungen Sportfahrwerke & Felgenwechsel
5. Verschleiß & Materialermüdung Achsgeometrie vs. Werksangaben Verhindert ungleichmäßigen Reifenverschleiß Hochkilometerfahrzeuge
6. Oldtimer-Bewertung Digitale Zustands- & Lackerfassung Belegt Originalität objektiv Wertgutachten für Sammlerfahrzeuge
7. Fahrzeugbewertungsgutachten Automatisierte digitale Protokollierung Rechtssichere Grundlage für Versicherung & Verkauf Schadensregulierung & Wertermittlung

Ein herausragender Vorteil dieser Systeme liegt in ihrer Fähigkeit zur präzisen Dokumentation. Während analoge Systeme keine Daten speichern, erstellen digitale 3D-Systeme automatisch umfassende Messberichte. Dies ist besonders bei Versicherungsfällen oder juristischen Streitigkeiten ein entscheidender Pluspunkt.

„Ein Spurverlassenswarnsystem funktioniert nur dann korrekt, wenn die Achswerte exakt eingestellt sind." – Dieter Väthröder

Die Wahl des richtigen Systems hängt stark vom Einsatzprofil ab. Für kleinere Werkstätten mit begrenztem Budget können einfache Laser-Systeme für grundlegende Aufgaben ausreichen. Allerdings sind für moderne Fahrzeuge mit Fahrerassistenzsystemen (ADAS) oder für professionelle Gutachten 3D- oder CCD-Systeme unverzichtbar. Diese Tabelle fasst die praktischen Vorteile der verschiedenen Anwendungen zusammen und unterstützt bei der Auswahl des passenden Systems für präzise Gutachten.

Fazit

Automatisierte Laser-Messsysteme revolutionieren die Fahrzeugbewertung. Sie decken strukturelle Schäden auf, die bei einer rein visuellen Inspektion oft verborgen bleiben, und liefern dabei rechtssichere digitale Protokolle, die in Versicherungsfällen oder juristischen Streitigkeiten von großer Bedeutung sein können.

Ein entscheidender Vorteil gegenüber herkömmlichen Methoden liegt in der Kombination aus hoher Präzision und Effizienz: Funktionen wie automatische Zielerkennung und Höhenanpassung minimieren manuelle Fehler und beschleunigen den gesamten Begutachtungsprozess erheblich. Dank dieser Eigenschaften haben sich 3D- und CCD-Systeme als technischer Standard für professionelle Gutachten etabliert – sei es bei Unfallfahrzeugen, Oldtimern oder Fahrzeugen mit modernen Fahrerassistenzsystemen. Diese Systeme gewährleisten, dass auch eine merkantile Wertminderung vollständig und korrekt erfasst wird. Damit wird der zentrale Nutzen dieser Messsysteme klar: Präzision, Effizienz und Zuverlässigkeit.

Die CUBEE Sachverständigen AG setzt konsequent auf diesen digitalisierten Ansatz. Durch die Kombination aus elektronischer Karosseriemessung, Lackschichtanalyse und Fahrzeugdiagnose entstehen objektive und gerichtsfeste Gutachten – bundesweit verfügbar, entweder an festen Standorten oder direkt vor Ort am Fahrzeug.

FAQs

Wann ist eine 3D-Laser-Karosseriemessung nach einem Unfall sinnvoll?

Die 3D-Laser-Karosseriemessung ist eine präzise Methode, um Schäden am Fahrzeugrahmen aufzudecken, die mit bloßem Auge leicht übersehen werden können. Besonders bei auffälligen Veränderungen wie abweichenden Spaltmaßen, ausgelösten Airbags oder verformten Crashboxen liefert sie klare Ergebnisse. Auch bei spürbaren Veränderungen im Fahrverhalten nach einem Unfall ist diese Messung unverzichtbar.

Nach einem starken Aufprall sorgt die 3D-Laser-Technologie für eine detaillierte und exakte Dokumentation aller Schäden. Das ist nicht nur für die Reparatur wichtig, sondern auch für Versicherungsfragen oder rechtliche Auseinandersetzungen.

Die CUBEE Sachverständigen AG bietet Ihnen schnelle und professionelle Unterstützung: Ob an unseren Standorten oder bequem durch mobile Gutachter direkt bei Ihnen vor Ort – wir sind flexibel für Sie da.

Wie zuverlässig sind digitale Messprotokolle für Versicherungen und Streitfälle?

Digitale Messprotokolle überzeugen durch ihre hohe Zuverlässigkeit, da sie auf präzisen und manipulationssicheren Daten basieren. Mithilfe moderner Technologien wie Laserscanning werden Schäden millimetergenau nach Standards wie DIN EN ISO 10360 erfasst. Die automatische Dokumentation in Kombination mit zertifizierten Verfahren sorgt für konsistente und transparente Ergebnisse. Dadurch bieten sie Versicherungen und Gerichten eine belastbare Grundlage, um Schadensregulierungen fair und objektiv zu gestalten.

Welche Messungen sind nach Tuning oder Tieferlegung für die ADAS-Kalibrierung wichtig?

Nach Tuning-Maßnahmen oder einer Tieferlegung des Fahrzeugs ist eine exakte Achsvermessung unerlässlich, besonders für die Kalibrierung moderner Fahrerassistenzsysteme (ADAS). Schon minimale Abweichungen können die Funktion von Systemen wie Spurhalteassistenten, Notbremsassistenten oder Tempomaten erheblich beeinträchtigen.

Dafür kommen spezialisierte Technologien zum Einsatz: Laser-, CCD- oder 3D-Achsvermessungsgeräte in Kombination mit der Kalibrierung von Kamera-, Radar- und LiDAR-Sensoren. Diese sorgen dafür, dass alle Sensoren wieder einwandfrei arbeiten und innerhalb der vorgegebenen Toleranzen bleiben.
