Schon ein leichter Unfall kann die Fahrzeugstruktur um 1 mm verschieben - und von außen sieht man oft fast nichts. Ich prüfe bei einer Rahmen- oder Unibody-Kontrolle deshalb nicht nur Beulen, sondern vor allem, ob Rahmen, Schweller, Säulen, Aufnahmepunkte und Fahrwerksbereiche noch im Soll des Herstellers liegen.

Wenn ich es kurz sage: Der Ablauf ist fast immer gleich.
Ich starte mit dem Blick auf Spaltmaße, Türen, Klappen, Risse und Schweißnähte, messe danach Referenzpunkte millimetergenau, prüfe das Fahrzeug auf der Hebebühne von unten und gleiche alle Befunde mit Herstellerdaten ab. Erst danach lässt sich sagen, ob eine Reparatur möglich ist, ob Richtarbeiten nötig sind oder ob der Schaden weiter geht.

Worauf es ankommt:

  • Rahmenfahrzeug: Ich schaue vor allem auf Längsträger, Querträger und Rahmenpunkte.
  • Unibody: Ich prüfe eher Schweller, Bodenblech, Säulen, Federbeinaufnahmen und Achspunkte.
  • Schon kleine Abweichungen zählen: Selbst 1 mm kann bei tragenden Teilen ein Problem sein.
  • Spaltmaße von etwa 3 bis 5 mm gelten oft als normaler Bereich.
  • Schwellerdellen ab 25 mm Tiefe sind meist ein klarer Prüfhinweis.
  • 20 bis 40 Fotos sind für die Doku oft sinnvoll.
  • Am Ende landen Messwerte, Fotos, OEM-Sollmaße und die Bewertung im Gutachten.

Wenn du nach einem Fahrzeugschaden nach einem Unfall wissen willst, was bei so einer Prüfung passiert, ist die kurze Antwort also: sehen, messen, unten prüfen, mit Herstellervorgaben vergleichen, sauber dokumentieren.

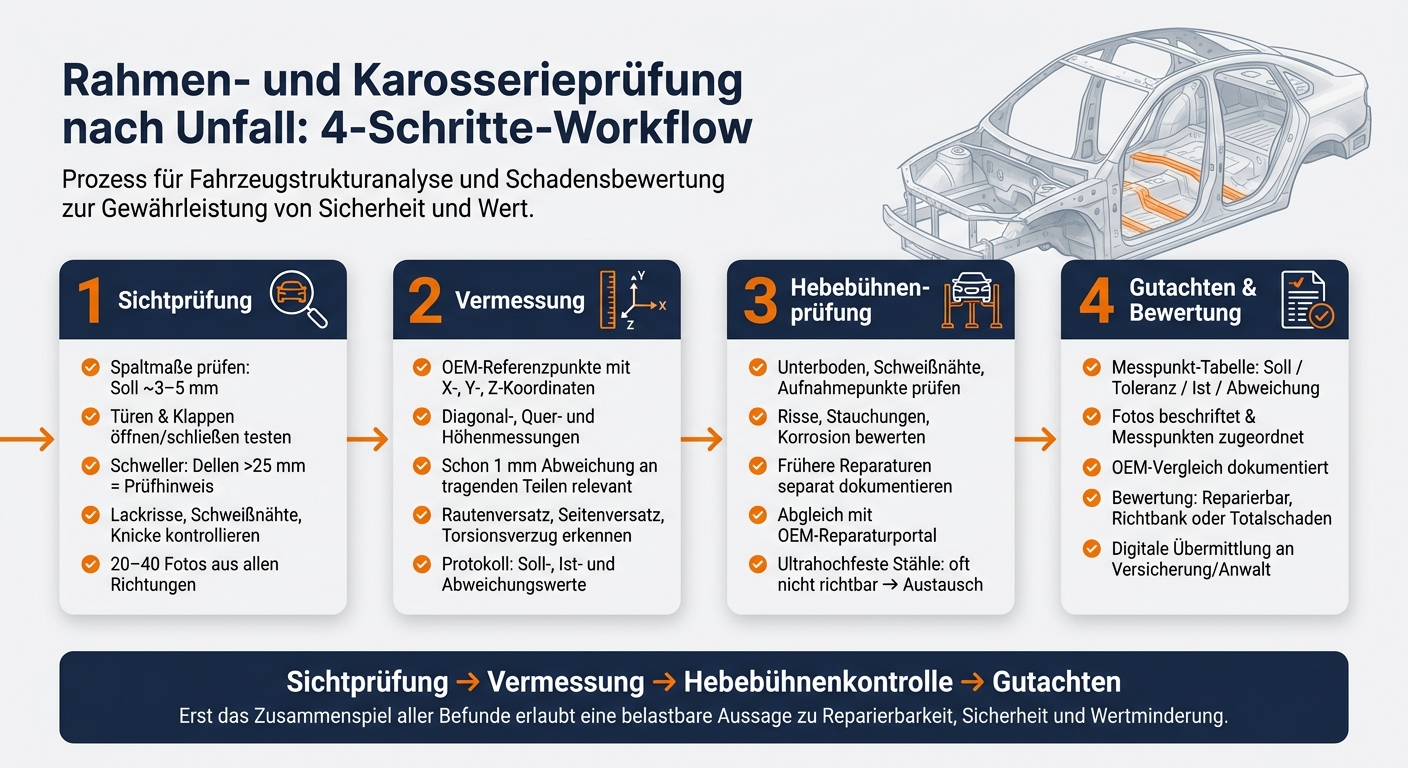

Rahmen- & Unibody-Prüfung nach Unfall: 4-Schritte-Ablauf

Rahmen- & Unibody-Prüfung nach Unfall: 4-Schritte-Ablauf

Schritt 1: Sichtprüfung am Boden und beim ersten Rundgang

Noch bevor gemessen wird oder das Fahrzeug auf die Hebebühne kommt, startet die Strukturprüfung mit einem einfachen Rundgang. Klingt unspektakulär, ist aber oft schon sehr aufschlussreich. Hier geht es darum, ohne Demontage erste Spuren von Verzug, Versatz, Rissen oder unsachgemäßen Vorreparaturen zu erkennen. Was bei diesem ersten Blick auffällt, gibt meist schon die Richtung für die nächsten Prüfschritte vor.

Äußere Anzeichen: Spaltmaße, Beulen und Schließprobleme

Zuerst schauen Gutachter auf die Fugen zwischen den Karosserieteilen. Dazu gehören Türen, Motorhaube, Heckklappe, Kotflügel, Stoßfänger und Scheinwerfer. Die Abstände zu den angrenzenden Bauteilen sollten möglichst gleichmäßig sein. Bei modernen Karosserien liegen diese Fugen meist bei etwa 3 bis 5 mm. Weicht eine Seite klar davon ab oder läuft die Fuge keilförmig zu, ist das ein deutlicher Hinweis darauf, dass etwas nicht stimmt.

Danach werden Türen und Klappen ganz praktisch geprüft: öffnen, schließen, erneut prüfen. Wenn eine Tür klemmt, schleift oder nicht bündig schließt, spricht das oft für eine veränderte Karosserieöffnung. Solche Auffälligkeiten werden nie für sich allein bewertet. Sie werden immer mit der Gegenseite verglichen, also links mit rechts und vorne mit hinten.

Sichtbare Schäden an Strukturzonen und Befestigungspunkten

Besonders genau geprüft werden Schweller, Radhäuser, Längsträger, Säulen und Befestigungspunkte. Genau dort zeigen sich strukturelle Schäden oft zuerst, etwa durch Knicke, Wellen, Risse oder auffällige Bereiche an Schweißnähten. Bei Schwellern gilt ein Befund laut Prüfanleitungen schon dann als relevant, wenn eine Delle tiefer als 25 mm ist oder der Schweller quer eingedrückt wurde.

Auch Lackrisse, gestaucht wirkende Blechkanten oder auffällige Schweißnahtbereiche können auf eine Beteiligung der Struktur hindeuten, selbst wenn der Schaden von außen klein aussieht. Dazu kommen weitere Warnzeichen: ungleichmäßige Spaltbreiten, unpassende Lackübergänge oder ein Schließverhalten, das nicht sauber wirkt. Das sind oft Spuren von älteren Reparaturen, die nicht sauber ausgeführt wurden.

Fotos zu Beginn der Prüfung

Vor jeder Demontage werden zuerst Übersichtsaufnahmen aus allen vier Richtungen gemacht. Danach folgen Detailfotos jeder auffälligen Stelle. Dazu zählen Spaltmaße, Verformungen, Risse und beschädigte Befestigungspunkte. Für eine saubere Dokumentation empfehlen Praxishilfen mindestens 20 bis 40 Aufnahmen, also eine Mischung aus Gesamtansichten, Nahaufnahmen und Vergleichsbereichen.

Diese Fotos halten den Zustand direkt nach dem Unfall fest und sichern die Ausgangslage für das Gutachten. Gleichzeitig zeigen sie, an welchen Punkten im nächsten Schritt genauer gemessen werden muss.

Schritt 2: Messpunkte erfassen und Fahrzeuggeometrie prüfen

Nach der Sichtprüfung kommt die Vermessung. Jetzt geht es nicht mehr um den ersten Eindruck, sondern um exakte Werte: Die Maße des Fahrzeugs werden millimetergenau mit den OEM-Solldaten abgeglichen. Die Stellen, die bei der Sichtprüfung aufgefallen sind, dienen dabei als Messpunkte.

Welche Messpunkte geprüft werden

Die Basis bilden OEM-Referenzpunkte mit X-, Y- und Z-Koordinaten. Geprüft werden meist Punkte an:

  • Längsträgern
  • Federbeindomen
  • Achs- und Hilfsrahmenaufnahmen
  • Querlenkerlagern
  • Schwellern
  • Bodenpunkten

Vor der Messung legt der Sachverständige fest, welche Punkte geprüft werden. Als Vergleich dient die unbeschädigte Fahrzeugseite. Das ist oft der beste Maßstab, wenn man wissen will, ob etwas aus der Flucht geraten ist.

Wie Diagonal-, Quer- und Höhenmessungen Verzug aufdecken

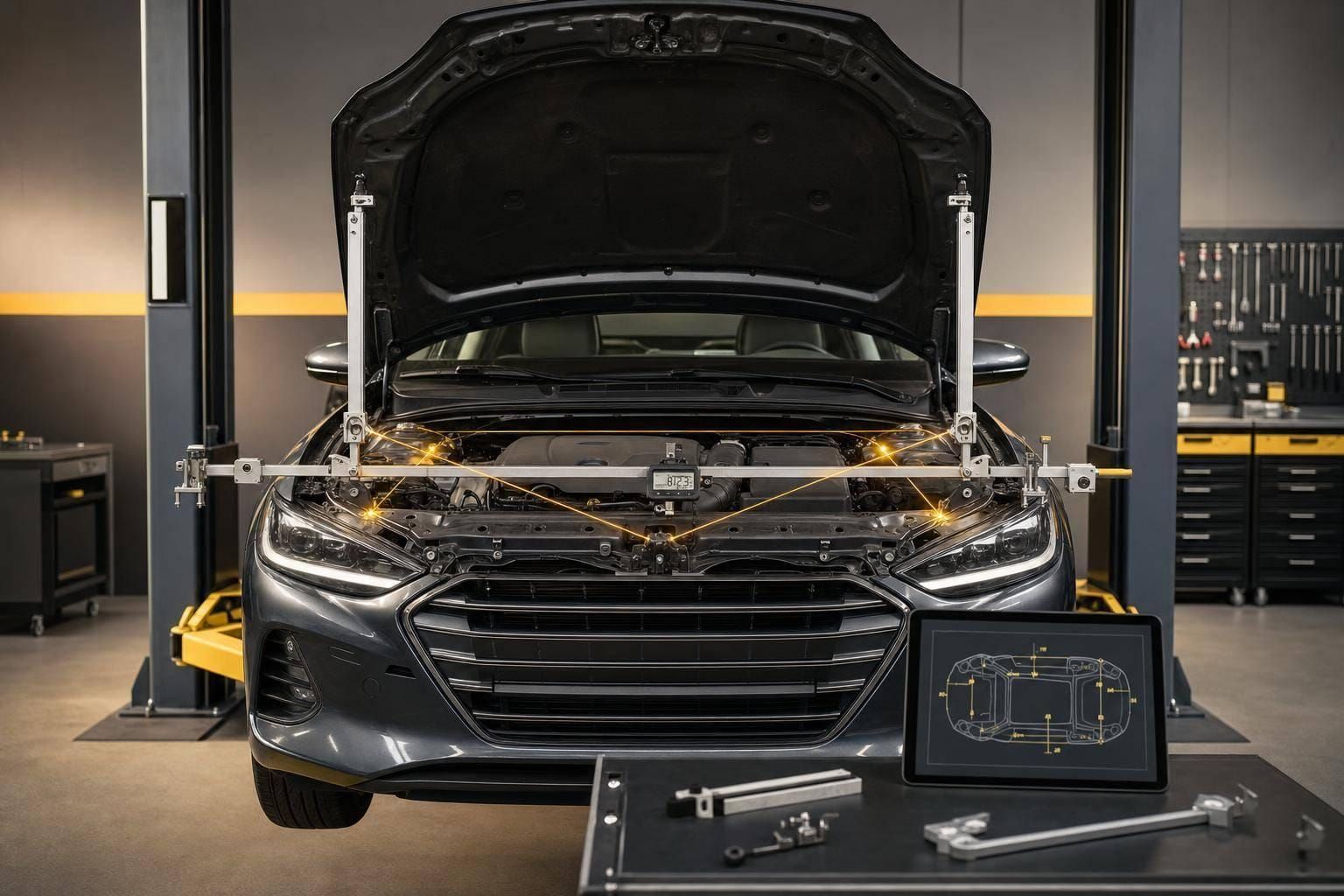

Mit einer Messlehre oder einem 3D-Messsystem misst der Gutachter Diagonalen, Quermaße und Höhen. Genau hier zeigt sich, ob der Unfall die tragende Struktur verschoben, verdreht oder gestaucht hat und wie Sie solche Schäden am Fahrzeugrahmen erkennen.

Weichen die Diagonalen zwischen gegenüberliegenden Referenzpunkten voneinander ab, spricht das für einen Rautenversatz. Abweichungen bei Quermaßen deuten auf einen Seitenversatz hin. Höhenmessungen an Federbeindomen oder Schwellern machen einen Torsionsverzug sichtbar. Und wenn eine Längsstreckenmessung an einem Längsträger verkürzt ist, ist das ein typisches Zeichen für einen Stauchschaden.

Das Entscheidende: Schon 1 mm Abweichung an tragenden Teilen bleibt mit bloßem Auge unsichtbar und lässt sich nur durch genaue Messung erkennen.

Messergebnisse den Schadenszonen zuordnen

Alle Messwerte werden in einem Protokoll mit Soll-, Ist- und Abweichungswerten festgehalten. Jeder auffällige Punkt bekommt dieselbe ID im Protokoll und in der Fotodokumentation. So lässt sich später sauber zuordnen, welcher Messwert zu welcher Stelle am Fahrzeug gehört.

Digitale Workflows führen Messwerte, OEM-Daten und Fotos an einem Ort zusammen und übernehmen sie direkt ins Gutachten. Dadurch wird der Zustand der Struktur im Gutachten sauber nachvollziehbar dokumentiert. Die festgehaltenen Abweichungen zeigen dann auch, welche Bereiche auf der Hebebühne genauer geprüft werden müssen.

Schritt 3: Hebebühnenprüfung und Abgleich mit Herstellervorgaben

Sobald die Vermessung abgeschlossen ist, kommt das Fahrzeug auf die Hebebühne. Die Messwerte aus Schritt 2 geben vor, wo die Prüfung am Unterboden ansetzen muss. Denn erst von unten wird das ganze Ausmaß sichtbar. Viele Schäden an der Struktur sind von oben schlicht kaum zu sehen.

Was auf der Hebebühne geprüft wird

Von unten prüft der Sachverständige die tragenden Bereiche des Unterbodens, die Aufnahmepunkte, Schweißnähte und Korrosionsstellen. Dabei geht es vor allem um Verzug, Risse und Stauchungen.

Nicht OEM-konforme Schweißnähte, später angebrachte Verstärkungsplatten oder Spuren früherer Richtbankarbeiten werden getrennt festgehalten. Das ist wichtig, damit alte Eingriffe sauber vom aktuellen Unfallschaden abgegrenzt werden können.

Auch starke Korrosion wird beurteilt. Entscheidend ist, ob tragende Bereiche wie Längsträger oder Gurtaufnahmen betroffen sind. Davon hängt direkt ab, ob der jeweilige Abschnitt noch repariert werden kann.

Wie die Befunde mit OEM-Reparaturdaten verglichen werden

Die festgehaltenen Befunde werden mit den OEM-Vorgaben aus dem OEM-Reparaturportal abgeglichen. Liegen Abweichungen außerhalb der Herstellertoleranzen, gelten sie als strukturell relevant.

Ein weiterer Knackpunkt ist das Material. Ultrahochfeste Stähle, wie sie in Säulen, Schwellern und Crashzonen verbaut werden, lassen sich oft nicht sicher richten. Wird ein betroffener Bereich als nicht reparierbar eingestuft, gibt der Hersteller meist den Austausch des Bauteils vor.

Tabelle: Strukturbereich, typischer Befund und Gutachtenfolge

So lassen sich die typischen Befunde kurz einordnen:

Strukturbereich Beispielbefund OEM-Abgleich Gutachtenfolge
Vorderer Längsträger Knick/Stauchung Maßabweichung Richtbank oder Teilersatz
Querträger im Frontbereich Gerissene Schweißnaht, Verformung Materialklasse und zulässiges Reparaturverfahren laut OEM Austausch erforderlich, keine Richtung zulässig
Bodengruppe Eingedrückte Fläche nahe Befestigungspunkt Verformungstiefe vs. OEM-Toleranz; Nähe zu Gurtaufnahme Weitergehende Strukturreparatur notwendig
Federbein- / Fahrwerksaufnahme Verzogene Aufnahme, ovale Bohrungen Geometrie vs. OEM-Referenzpunkt; Einfluss auf die Achsgeometrie Strukturschaden; Richtbank und Achsvermessung erforderlich
Hilfsrahmen / Subframe Verschobene Befestigung, Riss Lageabweichung vs. OEM-Sollmaß; zulässige Reparaturmethode In der Regel Ersatz statt Richtversuch
Schweller Einbeulungen, nicht OEM-konforme Schweißnaht Maßabweichung und Hinweis auf frühere Reparatur Hinweis auf Vorschaden; Reparaturfähigkeit weiter prüfen

Die festgehaltenen Befunde gehen danach direkt in das Gutachten ein.

Schritt 4: Dokumentation für das Gutachten und abschließende Bewertung

Was in das Gutachten gehört

Sobald Messpunkte und Befunde von der Hebebühne vorliegen, werden sie sauber im Gutachten zusammengeführt. Ein Gutachten nach einer Rahmen- oder Unibody-Prüfung hat dabei einen klaren Aufbau. Enthalten sind die Fahrzeugdaten, die Daten von Halter und Auftraggeber, der Kilometerstand sowie Datum und Uhrzeit im deutschen Format. Dazu kommt eine kurze Schadensbeschreibung.

Die Messergebnisse werden in einer Tabelle dargestellt. Erfasst werden Messpunkt, OEM-Sollwert, Toleranz und Istwert. Abweichungen müssen klar gekennzeichnet sein. Ergänzt wird das Ganze durch die Befunde von der Hebebühne, den Abgleich mit den Herstellervorgaben und die abschließende Einschätzung, ob das Fahrzeug repariert werden kann oder ob ein Totalschaden vorliegt.

Auch die Fotos spielen eine feste Rolle. Sie werden beschriftet und direkt den jeweiligen Messpunkten zugeordnet.

Wie digitale Gutachten-Prozesse Tempo und Klarheit bringen

Mit einem digitalen Ablauf landen Messwerte, Fotos und Befunde direkt in einem prüffähigen Bericht. Das spart Wege und macht die Sache oft deutlich übersichtlicher. CUBEE Sachverständigen AG arbeitet mit einem digitalisierten Prozess: Fahrzeugdaten, Messprotokolle und Fotos werden direkt aufgenommen und in ein strukturiertes digitales Gutachten überführt. Dieses kann dann zügig an Versicherung oder Anwalt übermittelt werden.

Ist das Fahrzeug nicht fahrbereit, kommt ein mobiler Sachverständiger direkt zum beschädigten Fahrzeug. Als weitere Option gibt es Containerstandorte in Deutschland und Europa. Das beschleunigt die Schadendokumentation und macht den Ablauf besser nachvollziehbar. Gerade bei Rahmen- oder Unibody-Schäden ist das wichtig, wenn die Dokumentation schnell und belastbar vorliegen muss.

Fazit: Der Prüfablauf auf einen Blick

Der Prüfablauf folgt einer festen Logik: Sichtprüfung → Vermessung der Referenzpunkte → Hebebühnenkontrolle → Vergleich mit Herstellerdaten → vollständige Dokumentation im Gutachten. Erst das Zusammenspiel aller Befunde erlaubt eine belastbare Aussage zu Reparierbarkeit, Sicherheit und Wertminderung.

FAQs

Wann ist eine Rahmen- oder Unibody-Prüfung nach einem Unfall sinnvoll?

Eine Rahmen- oder Unibody-Prüfung ist dann sinnvoll, wenn der Verdacht besteht, dass die tragende Fahrzeugstruktur beschädigt wurde. Typische Anzeichen sind ungleichmäßige Spaltmaße, verformte Karosserieteile, Risse im Metall oder ein anderes Fahrverhalten, zum Beispiel wenn das Auto zur Seite zieht oder die Reifen ungleichmäßig abnutzen.

Auch nach stärkeren Aufprallschäden, bei denen die Knautschzonen belastet wurden, ist eine professionelle Vermessung wichtig. So lässt sich prüfen, ob verdeckte Verformungen vorliegen, die man mit bloßem Auge oft nicht sieht. Besteht ein solcher Verdacht, sollte innerhalb von 48 Stunden ein zertifizierter Gutachter kontaktiert werden.

Reicht eine Sichtprüfung aus oder ist eine Vermessung nötig?

Eine reine Sichtprüfung reicht nach einem Unfall oft nicht aus. Viele strukturelle Schäden – etwa interne Materialermüdungen oder leichte Rahmenverschiebungen von 2 bis 5 mm – lassen sich mit bloßem Auge nicht erkennen.

Die Sichtprüfung ist nur der erste Schritt. Wenn der Verdacht auf strukturelle Schäden besteht, ist eine professionelle Vermessung Pflicht. Nur so lässt sich die Fahrzeuggeometrie sauber mit den Herstellervorgaben abgleichen und rechtssicher dokumentieren.

Was bedeutet eine kleine Maßabweichung für Reparatur und Sicherheit?

Schon kleine Maßabweichungen von nur 2 mm können zu Sicherheitsrisiken führen. Das gilt zum Beispiel dann, wenn Systeme wie ABS oder Airbags nicht mehr so arbeiten, wie sie sollen.

Liegen die Abweichungen außerhalb der Herstellervorgaben, können Fahrstabilität und Crashsicherheit darunter leiden. Dazu kommt ein weiterer Punkt: Reparierte Strukturen erreichen oft nur noch 80 bis 90 % ihrer ursprünglichen Steifigkeit. Das kann das Risiko für Folgeschäden bei späteren Unfällen erhöhen.
