Kurz gesagt: Ich prüfe LiDAR im ADAS-Test in 6 Schritten: Vorbereitung, Sichtprüfung, Stromversorgung, Diagnose, Funktionsprüfung, Kalibrierung und Dokumentation. Schon 1 bis 2 mm auf 3 m oder eine Neigung über 0,3° können den Prüfaufbau stören. Nach Unfall, Ausbau oder Fahrwerksarbeit ist eine Kalibrierung oft Pflicht.

Wenn ich wissen will, ob ein LiDAR-Sensor nach Schaden oder Reparatur noch sauber arbeitet, achte ich vor allem auf diese Punkte:

  • Fahrzeugzustand prüfen: Reifendruck, Beladung, Fahrwerk, Achsgeometrie
  • Prüfplatz vorbereiten: eben, nivelliert, ohne spiegelnde Flächen
  • Sensor ansehen: Kratzer, Risse, Feuchtigkeit, Lacknebel, Schmutz
  • Halterung und Kabel prüfen: Versatz, verbogene Teile, Pins, Korrosion
  • Fehlerspeicher lesen: LiDAR, ADAS-Steuergeräte und Bus-Kommunikation
  • Live-Daten testen: Reichweite, Punktdichte, Signalqualität, Totzonen
  • Kalibrierbedarf klären: nach Unfall, Aus-/Einbau, Fahrwerks- oder Karosseriearbeit
  • Befunde festhalten: Fotos, Fehlercodes, Messwerte, Kalibrierprotokoll

Wichtig ist dabei: Ein Sensor kann von außen gut aussehen und trotzdem falsch messen. Genau deshalb endet der Test nicht bei der Sichtkontrolle, sondern erst nach Funktionscheck und sauberer Dokumentation.

Damit ist der Ablauf im Kern klar - jetzt fasse ich die Schritte im Artikel kurz und lesbar zusammen.

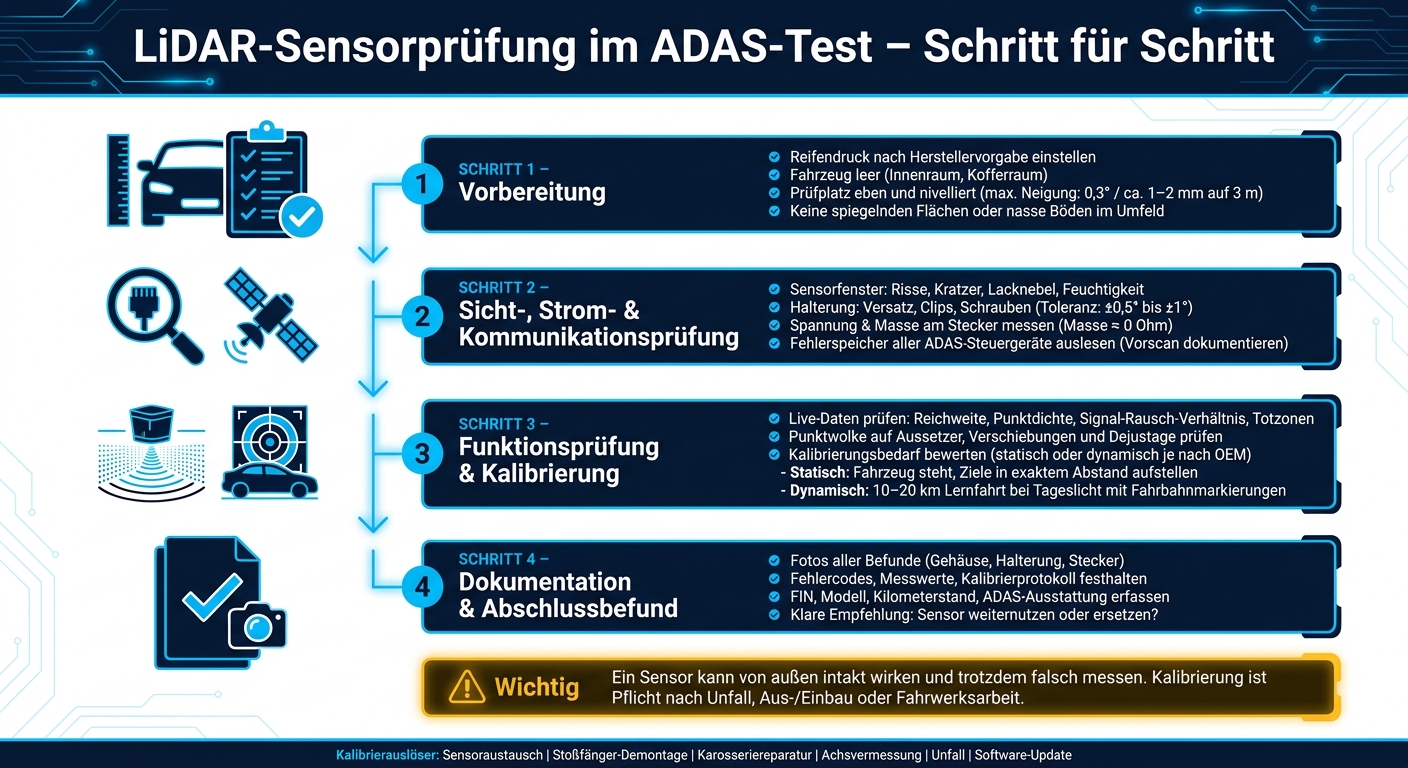

LiDAR-Sensorprüfung im ADAS-Test: 4-Schritte-Ablauf

LiDAR-Sensorprüfung im ADAS-Test: 4-Schritte-Ablauf

Schritt 1: Fahrzeug und Prüfbedingungen vorbereiten

Vor der LiDAR-Prüfung braucht das Fahrzeug einen klar festgelegten Ausgangszustand. Sonst kippt das Ergebnis schnell in die falsche Richtung. Schon kleine Änderungen bei Fahrzeughöhe, Halterung oder Prüfplatz können die Messung verfälschen. Viele Fehlermeldungen kommen deshalb nicht direkt vom Sensor, sondern vom Umfeld. Die Vorbereitung ist Teil der Diagnose.

Fahrzeugzustand vor der Prüfung kontrollieren

Reifendruck und Beladung wirken sich direkt auf die Fahrzeughöhe aus – und damit auf die Position des LiDAR-Sensors. Darum gilt: Reifendruck nach Herstellervorgabe einstellen und dokumentieren. Außerdem sollten Innenraum und Kofferraum leer sein.

Nach einem Unfall oder einer Reparatur reicht ein kurzer Blick oft nicht aus. Fahrwerk, Radaufhängung und Achsgeometrie müssen geprüft werden. Sichtbare Verformungen sollten vor dem Test ausgeschlossen sein.

Ebenen, reflektionsarmen Prüfplatz einrichten

Der Prüfplatz muss eben und nivelliert sein. Für statische Kalibrierungen von ADAS-Sensoren gilt dabei eine maximale Neigung von 0,3°. In der Werkstattpraxis sind das etwa 1 bis 2 mm auf 3 m.

Auch das Umfeld zählt. Rund um das Fahrzeug sollten keine spiegelnden Flächen, nassen Böden oder Glasflächen stören. Solche Dinge können Reflexionen auslösen, die das Prüfergebnis verfälschen. Lose glänzende Gegenstände also besser entfernen und den Aufbau strikt nach Herstellervorgabe umsetzen.

Sind Fahrzeug und Umfeld sauber vorbereitet, geht es mit der Sicht- und Signalprüfung weiter.

Schritt 2: LiDAR-Sensor, Stromversorgung und Kommunikation prüfen

Sind Fahrzeug und Prüfplatz vorbereitet, startet die eigentliche Prüfung. Sie läuft in drei Teilen ab: Sicht, Versorgung und Kommunikation.

Sichtprüfung von Sensoroberfläche und Halterung

Am Anfang steht die Sichtkontrolle. Danach kommen Versorgung und Diagnose.

Das Sensorfenster wird auf Risse, tiefe Kratzer, Steinschläge, Insektenrückstände und Lackspritzer geprüft. Solche Rückstände können das Signal streuen und zu Messfehlern führen. Kondenswasser oder Korrosion im Gehäuse sind ein Hinweis auf Feuchtigkeitsschäden. Dann braucht es eine weitere Prüfung oder den Austausch.

Danach folgt die Halterung. Verbogene Halterungen, gebrochene Clips, ausgeleierte Bohrungen oder fehlende Schrauben sind typische Folgen eines Unfalls. Gerade nach einer Kollision sind das oft die ersten Zeichen für einen Versatz. Auch Spuren früherer Reparaturen sollten festgehalten werden, zum Beispiel Fremdkleber, nachgebohrte Löcher oder nicht originale Befestigungen. Viele OEM-Spezifikationen erlauben bei Neigungs- und Schwenkwinkel nur Toleranzen von etwa ±0,5° bis ±1°. Schon kleine Abweichungen machen eine Kalibrierung nötig, selbst wenn der Sensor von außen intakt wirkt.

Wenn Oberfläche und Befestigung ohne Befund sind, geht es an die elektrische Prüfung.

Stromversorgung und Verkabelung prüfen

Mit dem Multimeter wird die Spannung am Stecker gemessen. Liegt sie klar unter dem Sollwert, sind Fehlfunktionen fast vorprogrammiert. Parallel dazu wird die Masseverbindung geprüft. Der Massewiderstand muss nahezu 0 Ohm betragen. Auch die richtige Polung und ein fester Sitz des Steckers gehören dazu.

Der Stecker selbst braucht einen genauen Blick: verbogene oder zurückgedrückte Pins, gebrochene Rastnasen, Feuchtigkeitsspuren oder grünliche Korrosion sind klare Warnzeichen. Bei unfallbeschädigten Fahrzeugen tauchen oft auch gedehnte oder eingeklemmte Leitungen auf, dazu Isolationsschäden an scharfen Blechkanten oder provisorisch geflickte Stellen. Solche Befunde werden im Schadengutachten getrennt von normaler Alterung dokumentiert.

Erst dann lohnt sich ein Diagnosescan, auf den man sich auch stützen kann.

Fehlerspeicher auslesen und Kommunikation prüfen

Wenn Mechanik und Versorgung stimmen, liefert auch der Fehlerspeicher brauchbare Ergebnisse. Der Vorscan hält den elektronischen Ausgangszustand vor allen weiteren Arbeiten fest.

Wichtig ist, nicht nur den Speicher des LiDAR-Moduls auszulesen. Geprüft werden sollten auch alle beteiligten ADAS-Steuergeräte und die Bordnetzkommunikation. „Keine Kommunikation" weist meist auf Leitung oder Netzwerk hin. „Hardwarefehler" oder „Optischer Pfad blockiert" sprechen eher für ein Problem im Modul selbst.

Lassen sich Fehler löschen und tauchen nach einem kurzen Funktionstest nicht erneut auf, waren sie womöglich nur vorübergehend vorhanden, etwa nach einer Steckertrennung während der Karosseriearbeit. Bleiben sie bestehen, müssen sie vor jeder Kalibrierung oder vor einem Fahrtest behoben werden. Der Vorscan wird mit Datum, Uhrzeit, FIN, Kilometerstand, Steuergeräten, Fehlercodes und Diagnosegerät dokumentiert.

Schritt 3: Funktionsprüfung und Kalibrierungsbewertung

Signal- und Funktionsprüfung des LiDAR-Sensors

Sind Versorgung und Kommunikation unauffällig, kommt als Nächstes die Funktionsprüfung. Dafür werden per Diagnosegerät oder OEM-Software Live-Daten wie Reichweite, Punktdichte, Signalqualität und Abstandswerte ausgelesen.

Dann zeigt sich, ob der Sensor im Alltag sauber arbeitet oder nur auf den ersten Blick unauffällig wirkt. Er muss festgelegte Ziele bei klar vorgegebenen Abständen und Winkeln ohne Aussetzer oder Totzonen erfassen.

Danach werden mehrere Messzyklen geprüft. Im Fokus stehen dabei:

  • die Punktanzahl pro Frame
  • das Signal-Rausch-Verhältnis
  • die Stabilität der Punktwolke

Weichen diese Werte nach und nach ab oder wirken Punktwolken verschoben, spricht das oft für eine Dejustage, Kontamination oder einen Hardwarefehler.

Wann ist eine Kalibrierung erforderlich?

Liegt die Funktionsprüfung außerhalb der Sollwerte oder gab es einen Eingriff am Fahrzeug, muss die Kalibrierung bewertet werden. Wichtig ist dabei: Eine Kalibrierung wird nicht nur bei klar sichtbaren Schäden fällig. Viele OEMs verlangen sie auch dann, wenn kein Fehlercode gespeichert ist und das System zunächst normal läuft, sobald Sensor, Fahrwerk oder Karosserie betroffen waren.

Auslöser Kalibrierung erforderlich?
Sensoraustausch oder Aus-/Wiedereinbau Ja
Stoßfänger, Kühlergrill oder Träger demontiert Ja
Karosserie- oder Strukturreparatur im Sensorbereich Ja
Achsvermessung, Feder-/Dämpfertausch, Tieferlegung Ja
Unfall Ja
Software-Update am ADAS-Steuergerät je nach OEM

Manche Hersteller fordern die Kalibrierung nach jedem Unfall. Der Grund ist simpel: Schon kleine Verschiebungen an Haltern oder Trägern können die Lage des Sensors ändern. Trifft einer dieser Punkte zu, sollte das Fahrzeug nach der Grundprüfung für eine Pflichtkalibrierung markiert werden.

Statische und dynamische Kalibrierung: das Wichtigste

Ob statisch oder dynamisch kalibriert wird, richtet sich nach der OEM-Vorgabe für das jeweilige System.

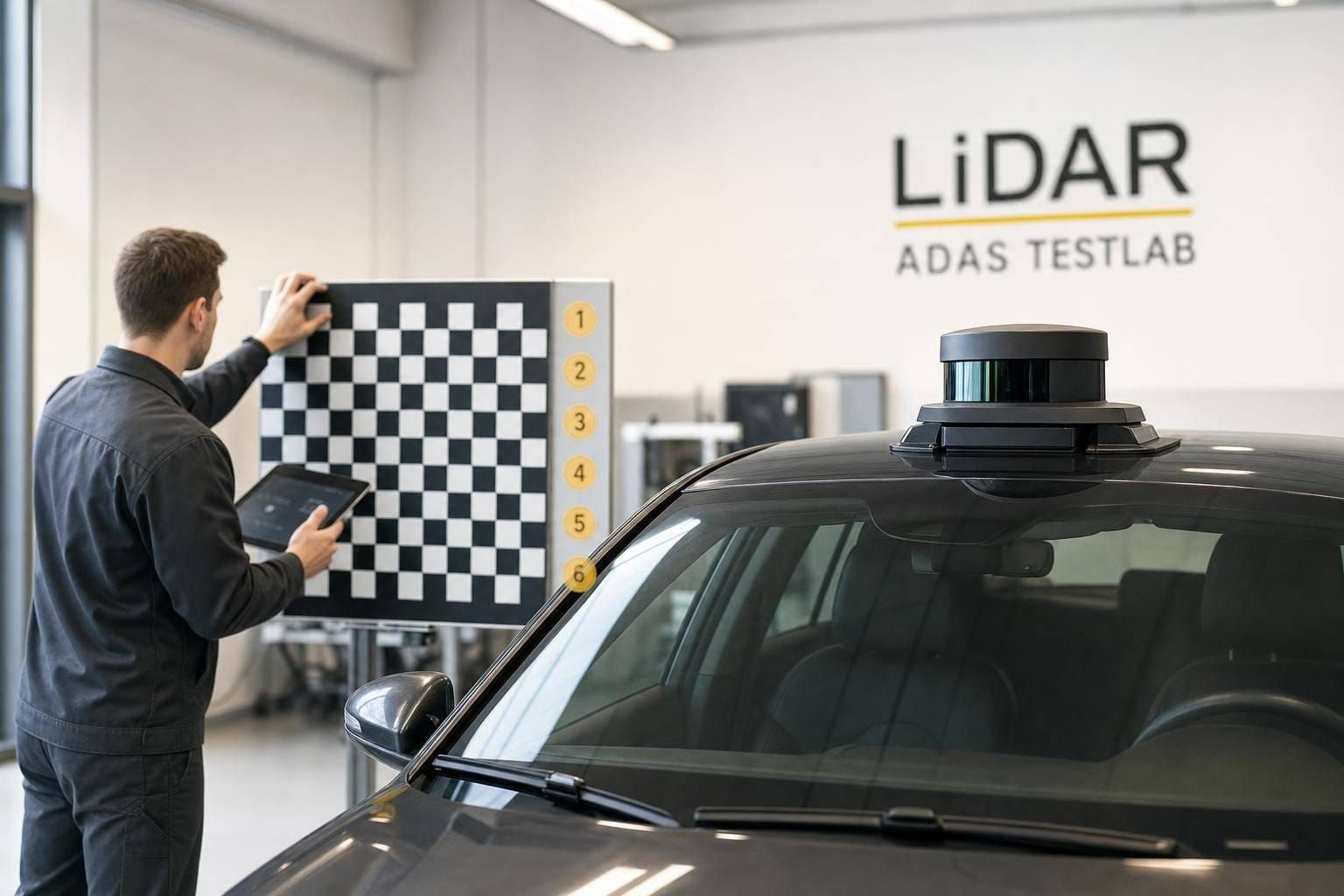

Bei der statischen Kalibrierung steht das Fahrzeug auf ebenem, waagerechtem Untergrund. Reifendruck, Beladung und Tankfüllung müssen den Vorgaben des OEM entsprechen. Danach werden Kalibrierziele in exakt festgelegtem Abstand, in der richtigen Höhe und mit dem passenden Versatz zur geometrischen Fahrachse aufgestellt. Das Diagnosegerät führt durch die OEM-Kalibrierroutine, und Soll- sowie Ist-Werte werden dokumentiert.

Bei der dynamischen Kalibrierung lernt das System Ausrichtungs- und Fusionsparameter unter echten Fahrbedingungen. Viele OEMs schreiben dafür einen Mindestfahrweg von 10 bis 20 km vor, meist auf Straßen mit gut sichtbaren Fahrbahnmarkierungen, bei vorgegebenen Geschwindigkeiten und bei Tageslicht. Das Steuergerät meldet über das Diagnosegerät, wann die Lernfahrt beendet ist. Danach wird geprüft, ob ADAS-Funktionen wie Notbremsung, Spurführung und Abstandsregelung so reagieren, wie sie sollen.

Schritt 4: Unfallbefunde dokumentieren und den ADAS-Check abschließen

Nach Funktionsprüfung und Kalibrierung kommt der Teil, der in der Praxis oft den Ausschlag gibt: die saubere Dokumentation der Unfallbefunde.

LiDAR-Prüfpunkte nach einem Unfallschaden

Nach einem Unfall genügt eine reine Sichtprüfung nicht. Auch dann nicht, wenn das System keinen Fehler ausgibt. Verdeckte Schäden können die LiDAR-Funktion trotzdem beeinträchtigen. Jetzt zählt also nicht nur der Messwert, sondern auch der Abgleich mit dem tatsächlichen Schadensbild.

Halterungen und Träger zuerst prüfen. Schon Verformungen im Millimeterbereich können Messung, Position und Winkel verändern. Diese Abweichung wird mit Messwerkzeug erfasst und im Befund festgehalten.

Gehäuse und Abdeckung werden auf Risse, Dellen und Verformungen geprüft. Selbst kleine Haarrisse oder ein leichter Verzug können den optischen Weg stören und Fehlmessungen auslösen. Feuchtigkeit hinter der Abdeckung, etwa durch Schlieren, Beschlag oder Korrosion an Gehäuse und Steckern, weist auf eine beschädigte Abdichtung hin und kann einen Sensortausch nötig machen.

Verschmutzungen durch Schmutz, Salz, Eis, Poliermittel oder Lacknebel ändern die Reflexionseigenschaften der Sensoroberfläche. Nach einer Reinigung nach Herstellervorgabe wird die Funktionsprüfung erneut durchgeführt. So lässt sich prüfen, ob sich die Werte wieder normalisieren.

Leitungen und Stecker werden entlang des Schadensverlaufs kontrolliert. Gestauchte, geknickte, aufgescheuerte oder anderweitig beschädigte Kabelbäume und Steckverbindungen können zu sporadischen Kommunikationsfehlern führen. Solche Auffälligkeiten werden zusammen mit den empfohlenen Reparatur- oder Austauschmaßnahmen dokumentiert.

Was ins Abschlussgutachten gehört

Am Ende der LiDAR-Prüfung muss der Befund klar nachvollziehbar sein. Gleiches gilt für den gesamten Prüfweg. Das Abschlussdokument soll Werkstatt, Versicherung und Sachverständigen dieselbe Grundlage geben.

Darin enthalten sein sollten:

  • Fahrzeugdaten: FIN, Modell, Erstzulassung, Kilometerstand
  • ADAS-Ausstattung: LiDAR-Typ und -Position
  • Sichtbare Schäden mit Fotos
  • Vollständiger Fehlerspeicherauszug
  • Ergebnis der statischen und, falls durchgeführt, dynamischen Funktionsprüfung
  • Kalibrierstatus mit Begründung und Protokoll

Am Ende steht eine klare Empfehlung: Kann der Sensor nach Reparatur und Kalibrierung weiterverwendet werden, oder ist ein Sensorersatz nötig? Diese Einschätzung muss begründet sein, zum Beispiel bei einer irreparablen Halterungsverformung oder bei einem internen Fehler, der auch nach der Kalibrierung weiter besteht.

CUBEE Sachverständigen AG kann Befunde, Fotos, Diagnoseergebnisse und Kalibrierprotokolle digital nachvollziehbar erfassen.

Fazit: Der LiDAR-Prüfablauf auf einen Blick

Der Ablauf ist klar: vorbereiten, prüfen, diagnostizieren, kalibrieren, dokumentieren. Erst die vollständige Kette macht die LiDAR-Bewertung belastbar.

FAQs

Wie lange dauert die LiDAR-Prüfung?

Die Dauer der LiDAR-Prüfung und der zugehörigen ADAS-Kalibrierung ist nicht immer gleich. Sie hängt stark von der Methode und dem eingesetzten System ab.

Bei klassischen Verfahren dauert ein Auftrag oft mehr als 30 Minuten. Moderne Diagnosegeräte sind hier deutlich flotter: Sie erkennen Abweichungen oft schon innerhalb weniger Minuten.

Dazu kommen digitale Werkzeuge, spezialisierte Software und mobile Technologien. Sie machen den Ablauf oft einfacher und unterstützen direkt am Fahrzeug. Das spart Zeit und hilft dabei, Prüf- und Kalibrierschritte ohne Umwege durchzuführen.

Wann reicht Reinigen statt Tauschen?

Eine gründliche Reinigung reicht aus, wenn die Sensorfunktion nur durch äußere Verschmutzungen wie Staub, Streusalz oder metallische Rückstände gestört wird.

Bei einem mechanischen Defekt, einer verschobenen Halterung oder einer strukturellen Unfallschädigung genügt das nicht. Dann sind Austausch oder Neukalibrierung nötig.

Wer darf LiDAR kalibrieren?

Die Kalibrierung von LiDAR-Sensoren und anderen ADAS-Komponenten gehört ausschließlich in die Hände von geschultem Fachpersonal. Dafür braucht es ein tiefes Verständnis der technischen Anforderungen und eine genaue Arbeit nach den Vorgaben des Herstellers.

Genauso wichtig ist eine lückenlose Dokumentation. Dazu zählen sowohl die nachgewiesenen Qualifikationen als auch alle einzelnen Schritte der Kalibrierung. Das senkt Haftungsrisiken und sichert die Rechtssicherheit von Gutachten ab.
